ECL Comfort 210 / 310, приложение A275 / A375
Приложение A275.2 весьма разнообразно. Основные
принципы работы:
ГВС (контур 2):
В соответствии с недельной программой (до 3 "Комфортных"
периодов/дней) контур ГВС может быть переключен в режим
комфорта или экономии (два разных температурных значения
для требуемой температуры ГВС).
Если измеренная температура ГВС (S6) опускается ниже
значения требуемой температуры ГВС, то начинается нагрев
ГВС:
•
Циркуляционный насос P1 в контуре отоления отключается.
•
Насос нагрева ГВС P3 включается.
•
Требуемая температура котла на S3 увеличивается.
Как правило, требуемая температура котла на 10-15 градусов
выше требуемой температуры ГВС.
Когда измеренная температура ГВС (S6) поднимается выше
значения требуемой температуры ГВС, насос нагрева ГВС
(P3) выключается. Разница начала и окончания определяет
включение / выключение. Можно задать время пробега.
Возможен запуск антибактериальной функции в выбранные
дни недели.
У нагрева ГВС есть приоритет, т.е. насос P3 включен, а насос
P1 выключен. Если в данном приложении присутствует
предохранительный клапан (распределительный клапан)
для нагрева ГВС, то циркуляционный насос P1 остается
включенным при нагреве ГВС.

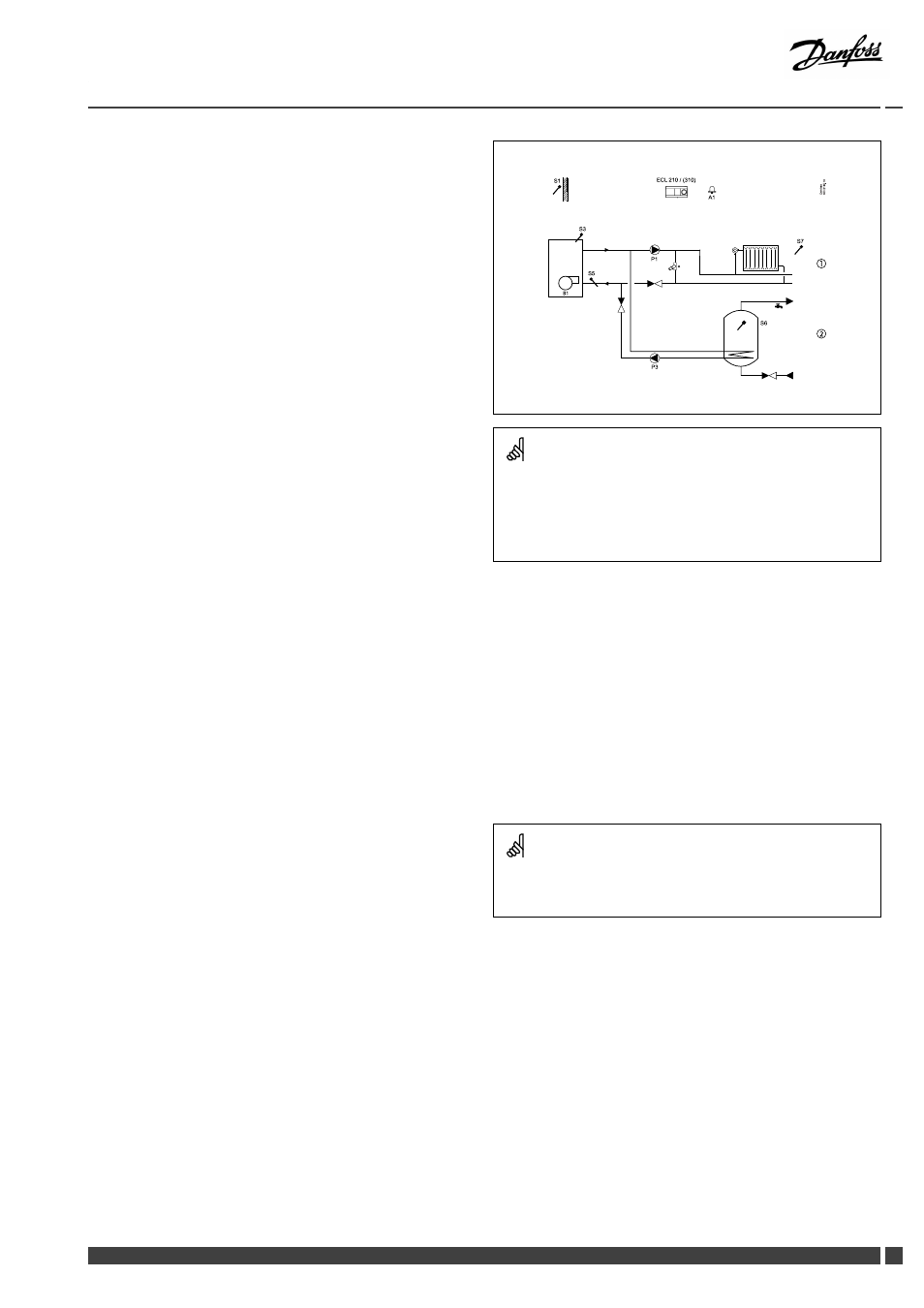

Стандартное приложение A275.2:
D
a
n
fo
s
s
8
7
H
2
1
6
5
.1
0
P 1
S 7
*
ECL 210 / (310)
A1
S 1
S 3
S 5
B1
①
②
S 6
P 3
* Разгрузочный клапан
Представленная схема является лишь принципиальной и не
содержит всех компонентов, которые могут оказаться в вашей
системе.
Все перечисленные компоненты подключаются к регулятору ECL
Comfort.
Список компонентов:
S1
Датчик температуры наружного воздуха
S3
Датчик температуры котла
S5
Датчик температуры обратки
S6
Датчик температуры в баке ГВС
S7
Датчик комнатной температуры / ECA 30
P1
Циркуляционный насос, отопление
B1
Горелка
P3
Насос нагрева ГВС
A1
Авария
В регулятор предварительно вводятся заводские настройки,
которые приведены в соответствующих разделах данного
руководства.
Danfoss District Energy
VI.GU.L1.50
DEN-SMT/DK
7
