Инструкция
ECL Comfort 210 / 310, приложение A275 / A375
Приложение A375.2 весьма разнообразно. Основные
принципы работы:
ГВС (контур 2):
В соответствии с недельной программой (до 3 "Комфортных"
периодов/дней) контур ГВС может быть переключен в режим
комфорта или экономии (два разных температурных значения
для требуемой температуры ГВС).
Если измеренная температура ГВС (S6) опускается ниже
значения требуемой температуры ГВС, то начинается нагрев
ГВС:
•
Циркуляционный насос P1 в контуре отоления отключается.
•
Насос нагрева ГВС P3 включается.
•
Требуемая температура котла на S3 увеличивается.
Как правило, требуемая температура котла на 10-15 градусов
выше требуемой температуры ГВС.
Когда измеренная температура ГВС (S6) поднимается выше
значения требуемой температуры ГВС, насос нагрева ГВС
(P3) выключается. Разница начала и окончания определяет
включение / выключение. Можно задать время пробега.
Циркуляционный насос ГВС (P4) работает по недельной
программе с включениями до 3 раз в день.
Возможен запуск антибактериальной функции в выбранные
дни недели.
У нагрева ГВС может быть приоритет, т.е. насос P3 включен, а
насос P1 выключен. Если в данном приложении присутствует
предохранительный клапан (распределительный клапан)
для нагрева ГВС, то циркуляционный насос P1 остается
включенным при нагреве ГВС.

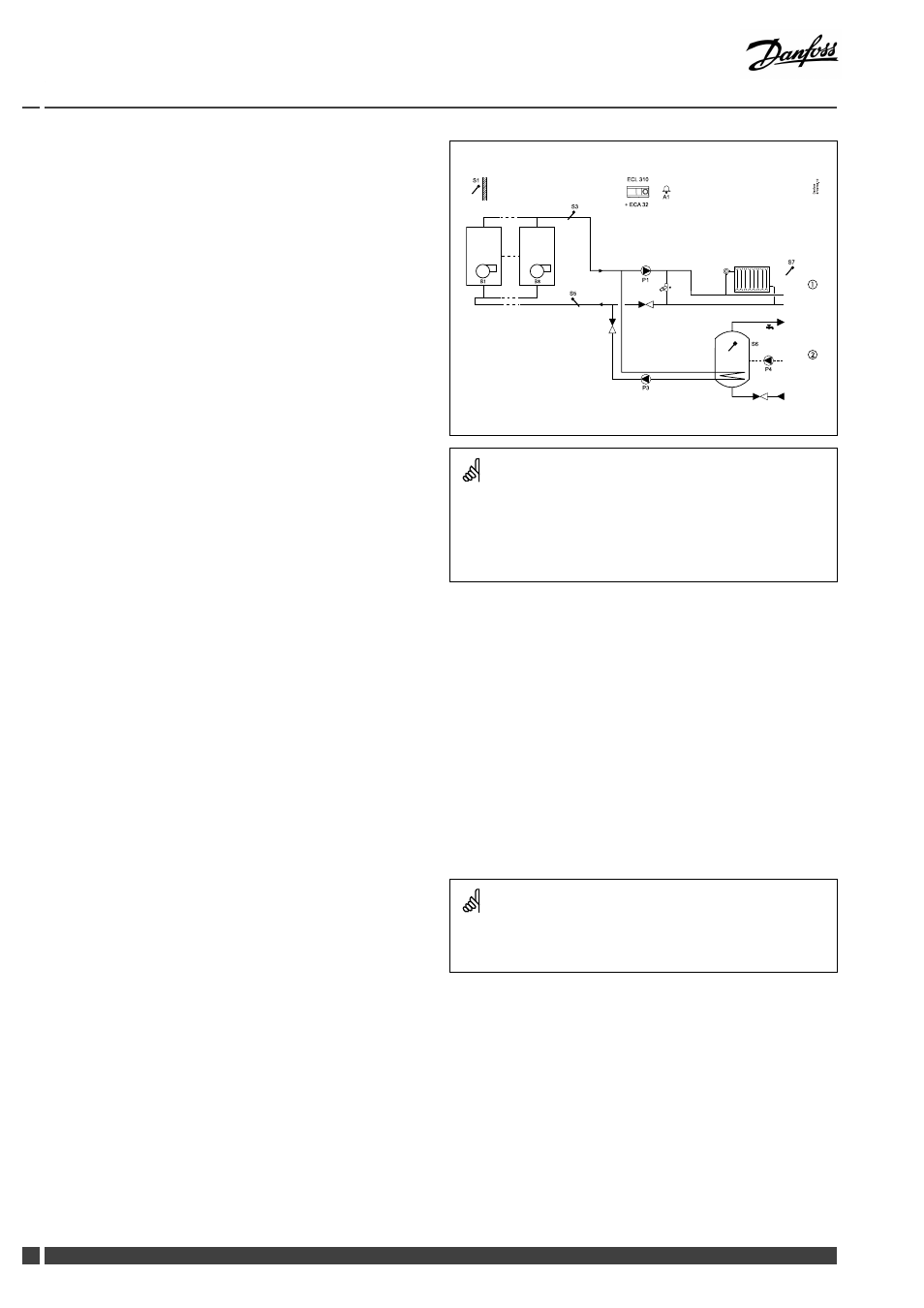

Стандартное приложение A375.2:
D
a
n
fo
s
s
8
7
H
2
1
8
8
.1
0
S 1
ECL 310
A1
+ ECA 32
S 7
*
①
②
S 6
P 3
S 3
S 5
B1
B8
P 1
P 4
* Разгрузочный клапан
Представленная схема является лишь принципиальной и не
содержит всех компонентов, которые могут оказаться в вашей
системе.
Все перечисленные компоненты подключаются к регулятору ECL
Comfort.
Список компонентов:
S1
Датчик температуры наружного воздуха
S3
Датчик общей температуры котла
S5
Датчик температуры обратки
S6
Датчик температуры в баке ГВС
S7
Датчик комнатной температуры / ECA 30
(S10)
(регулирование температуры наружного воздуха, не
показано)
P1
Циркуляционный насос, отопление
B1–B8 Горелка 1 ... 8
P3
Насос нагрева ГВС
A1
Авария
В регулятор предварительно вводятся заводские настройки,
которые приведены в соответствующих разделах данного
руководства.
