Инструкция
ECL Comfort 210 / 310, приложение A275 / A375

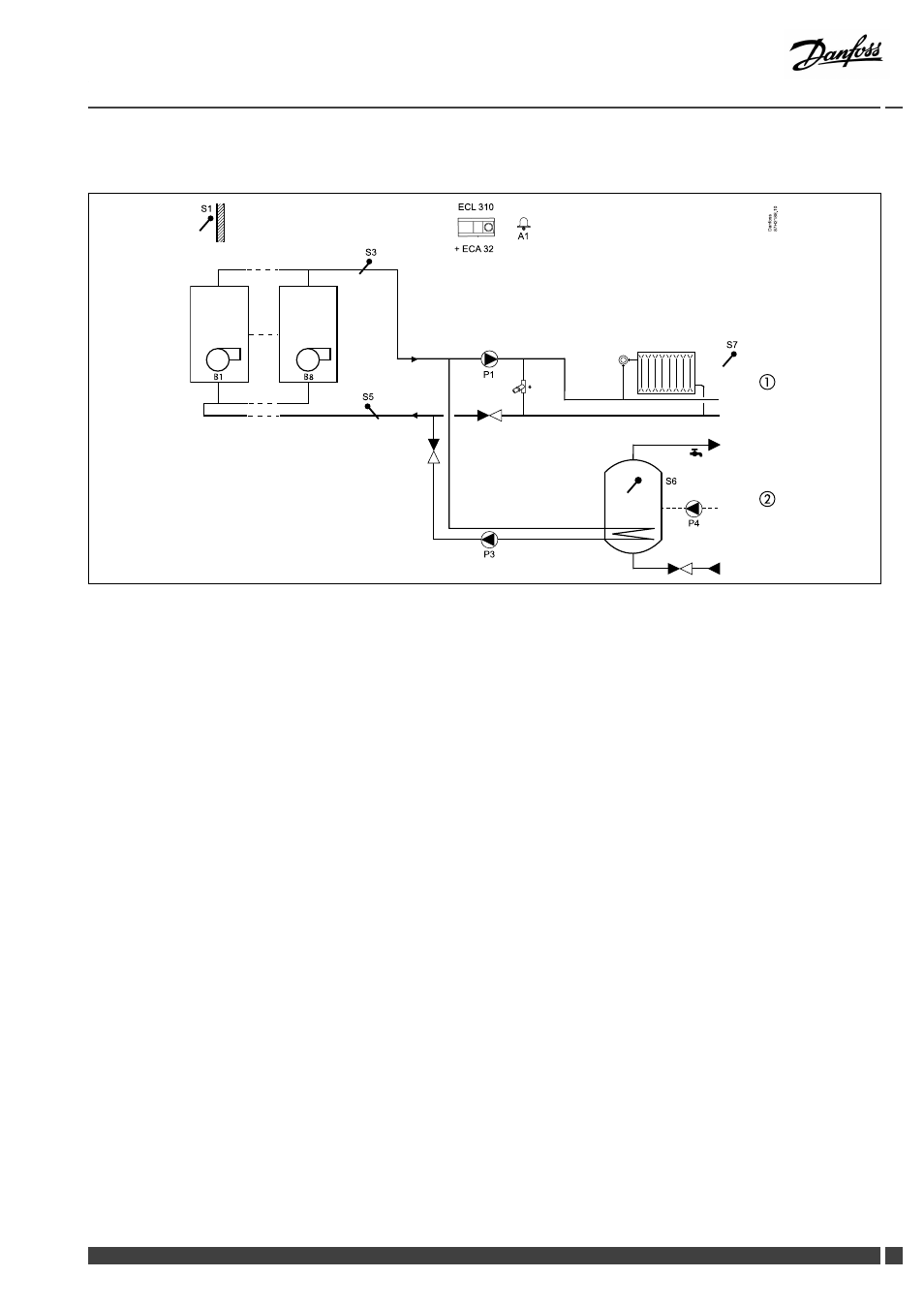

A375.2, пример а
Управление включением / выключением до восьми котлов контура отопления и контура ГВС.
D
a
n
fo
s
s
8
7
H
2
1
8
8
.1
0
S 1
ECL 310
A1
+ ECA 32
S 7
*
①
②
S 6
P 3
S 3
S 5
B1
B8
P 1
P 4
* = разгрузочный клапан
На схеме приложения приведена общая и основная установка.
Регулятор ECL Comfort 310 управляет котлами 1 и 2. Модуль расширения ECA 32 управляет котлами 3, 4, 5 и 6. Регулятор ECL
Comfort 310 управляет котлами 7 и 8 через вспомогательные реле.
Горелки / котлы регулируются как описано в примерах а - и для A375.1.
Контур ГВС регулируется как описано в примерах для A275.2.
Danfoss District Energy
VI.GU.L1.50
DEN-SMT/DK
41
