Инструкция
ECL Comfort 210 / 310, приложение A275 / A375
Приложение A275.3 весьма разнообразно. Основные
принципы работы:
ГВС (контур 3):
В соответствии с недельной программой (до 3 "Комфортных"
периодов/дней) контур ГВС может быть переключен в режим
комфорта или экономии (два разных температурных значения
для требуемой температуры ГВС).
Если измеренная температура ГВС (S6) опускается ниже
значения требуемой температуры ГВС, то начинается нагрев
ГВС:
•
Циркуляционный насос P1 в контуре отоления отключается.
•
Насос нагрева ГВС P3 включается.
•
Требуемая температура котла на S3 увеличивается.
Как правило, требуемая температура котла на 10-15 градусов
выше требуемой температуры ГВС.
Когда измеренная температура ГВС (S6) поднимается выше
значения требуемой температуры ГВС, насос нагрева ГВС
(P3) выключается. Разница начала и окончания определяет
включение / выключение. Можно задать время пробега.
Возможен запуск антибактериальной функции в выбранные
дни недели.
У нагрева ГВС есть приоритет, т.е. насос P3 включен, а насос
P1 выключен. Если в данном приложении присутствует
предохранительный клапан (распределительный клапан)
для нагрева ГВС, то циркуляционный насос P1 остается
включенным при нагреве ГВС.

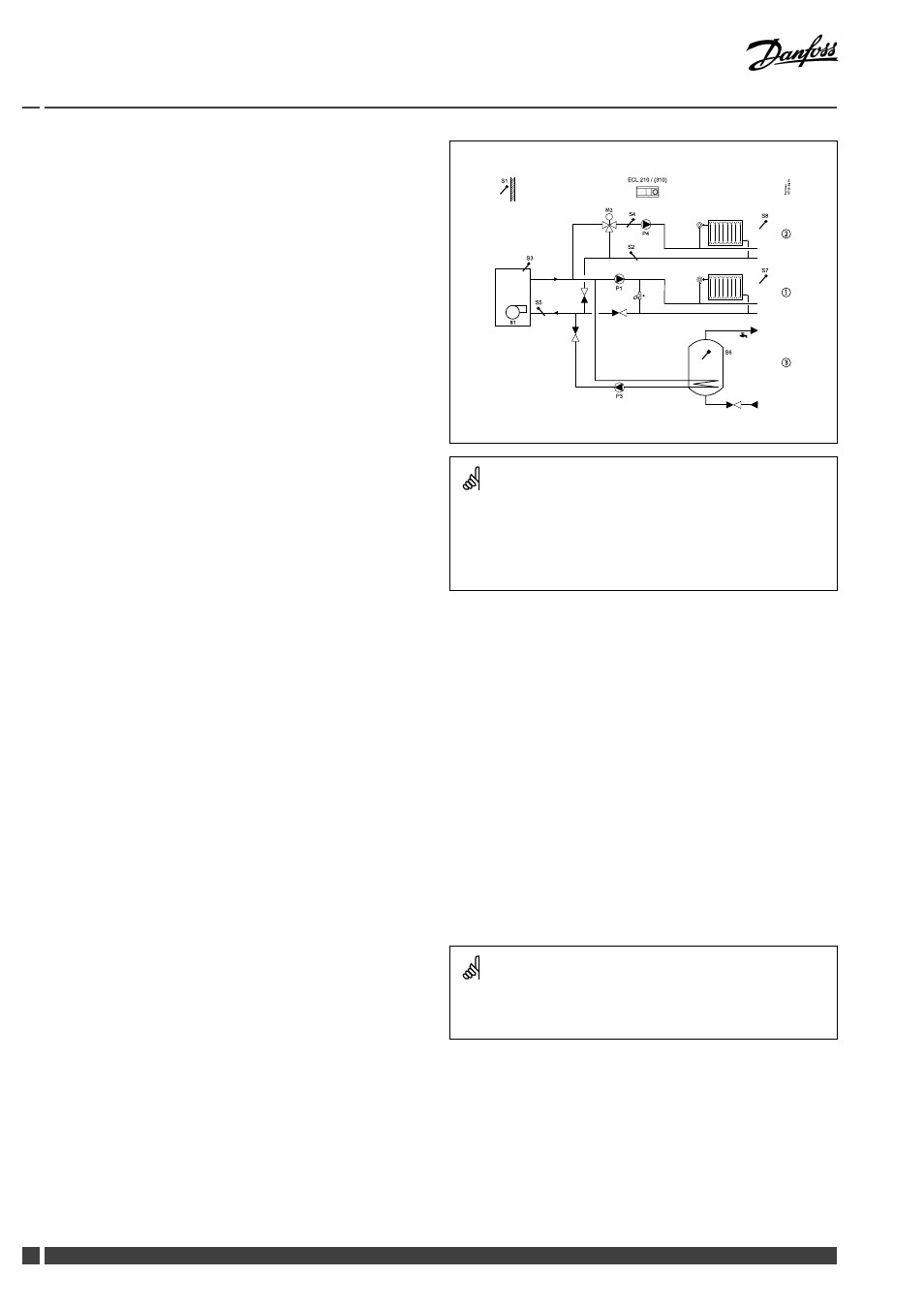

Стандартное приложение A275.3:
D
a
n
fo
s
s
8
7
H
2
1
6
9
.1
0
P 1
S 7
*
ECL 210 / (310)
S 1
S 3
S 5
B1
②
①
③
S 6
P 3
P 4
S 8
S 2
S 4
M2
* Разгрузочный клапан
Представленная схема является лишь принципиальной и не
содержит всех компонентов, которые могут оказаться в вашей
системе.
Все перечисленные компоненты подключаются к регулятору ECL
Comfort.
Список компонентов:
S1
Датчик температуры наружного воздуха
S2
Датчик температуры обратки, контур 2
S3
Датчик температуры котла, контур 1
S4
Датчик температуры подачи, контур 2
S5
Датчик температуры обратки, контур 1
S6
Датчик температуры в баке ГВС
S7
Датчик комнатной температуры / ECA 30, контур 1
S8
Датчик комнатной температуры / ECA 30, контур 2
M2
Регулирующий клапан с электроприводом, контур 2
P1
Циркуляционный насос, контур 1
B1
Горелка
P3
Насос нагрева ГВС, контур 3
P4
Циркуляционный насос, контур 2
В регулятор предварительно вводятся заводские настройки,
которые приведены в соответствующих разделах данного
руководства.
