Инструкция
ECL Comfort 210 / 310, приложение A275 / A375
5.3 Ограничение обратного
Ограничение температуры обратки может быть основано на
температуре наружного воздуха. Соотношение между этими
температурами задается с помощью координат двух точек в
системе.
Координаты температуры наружного воздуха задаются
параметрами "Т нар. макс. X1" и "Т нар. мин. X2". Координаты
температуры обратки устанавливаются в "Т обр. макс. Y2" и
"Т обр. мин. Y1".
Если температура обратки оказывается выше или ниже
установленного предела, регулятор автоматически изменяет
требуемую температуру котла / подачи для получения
приемлемой температуры обратки.
Данное ограничение основывается на PI регулировании,
где P (процент "Влиян.") быстро реагирует на отклонения,
а I ("Время оптимиз.") реагирует медленнее и постепенно
устраняет небольшие отклонения действительных значений
от требуемых. Это достигается изменением требуемой
температуры котла / подачи.

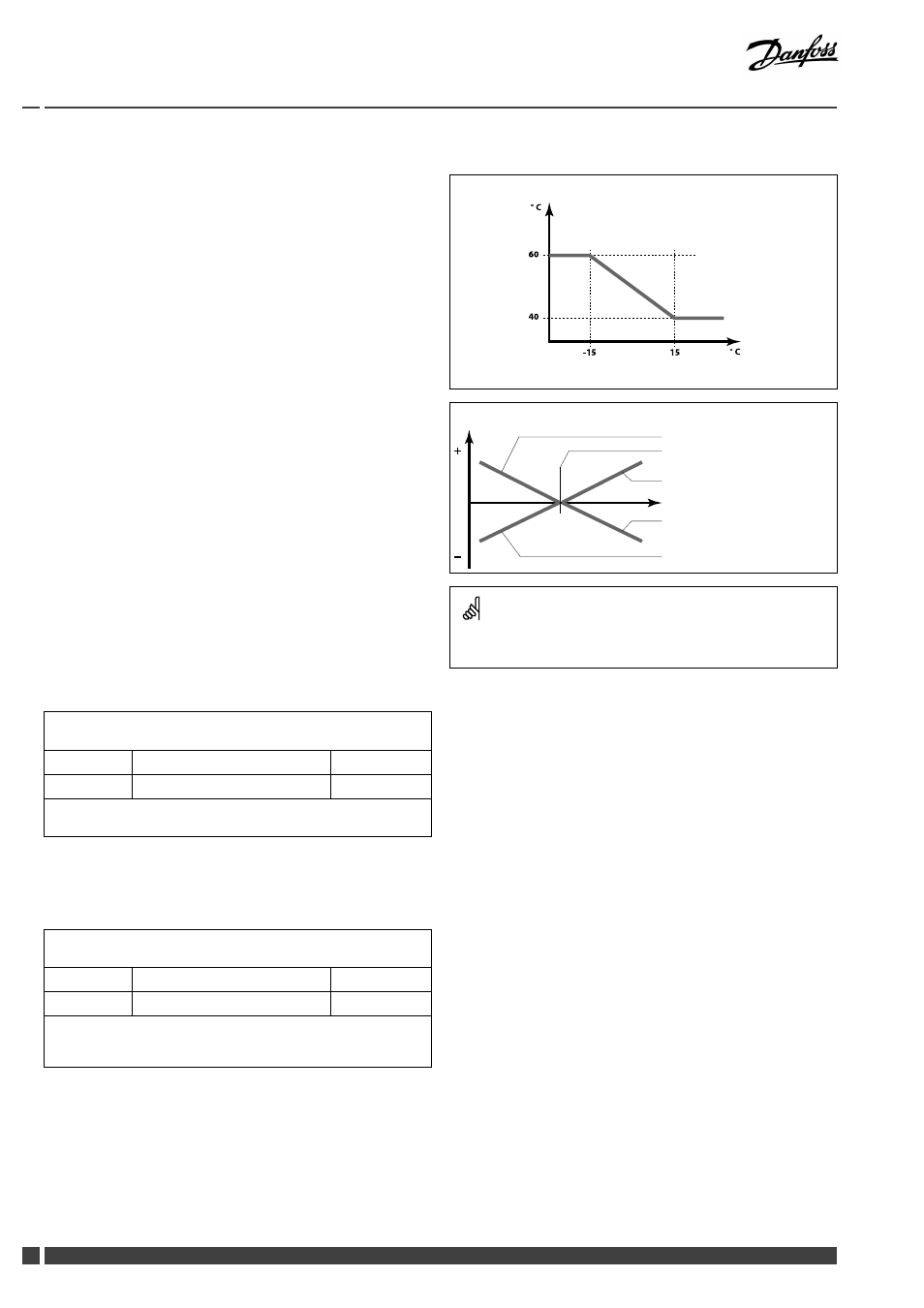

Ограничение температуры обратки
Т обр. макс
Y2
Т обр. мин.
Y1
°
C
15
40
-15
60
° C
Т нар.
Т нар. мин. X2 T нар. макс. X1
Влияние
"Мин. влияние" > 0
"Огранич."
"Макс. влияние" > 0
Температура обратки
"Макс. влияние" < 0
"Мин. влияние" < 0
Если процент "Влиян." слишком большой и/или "Время оптимиз."
слишком маленькое, появляется риск некорректного управления.
Tнар. макс. X1 (огранич.темп.обратки, верхний
предел, ось X)
11031
Контур
Диапазон
Заводская
1
-60 ... 20 °C
15 °C
Установите значение температуры наружного воздуха для нижней
границы температуры возвращаемого теплоносителя.
Соответствующая координата Y установлена в параметре "Огр.
мин. Y1".
Огр. мин Y1 (огранич.темп.обратки, нижний предел,
ось Y)
11032
Контур
Диапазон
Заводская
1
10 ... 150 °C
40 °C
Установите ограничение температуры в обратном трубопроводе,
соответствующее температуре наружного воздуха, заданной
параметром "Тнар. макс. X1".
Соответствующая координата Х задается параметром "Тнар.
макс. X1".
