Инструкция
ECL Comfort 210 / 310, приложение A275 / A375
A375.3, пример а

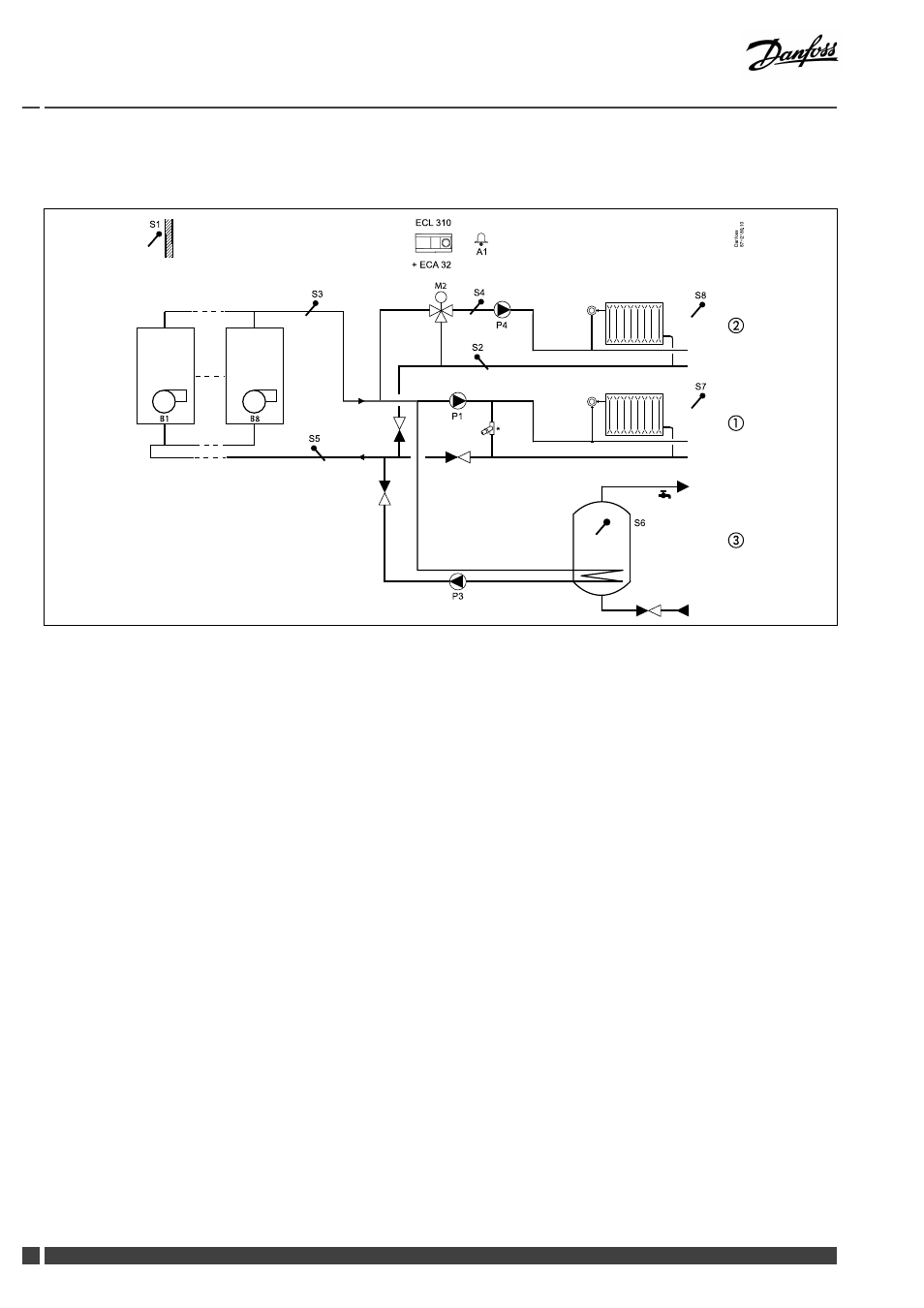

Управление включением / выключением до восьми котлов контура зависимого отопления (1), контура смешения (2) и контура ГВС
(3). Дополнительный приоритет ГВС.
D
a
n
fo
s
s
8
7
H
2
1
8
9
.1
0
S 1
ECL 310
A1
+ ECA 32
P 1
S 7
*
②
①
③
S 6
P 3
P 4
S 8
S 2
S 4
M2
S 3
S 5
B1
B8
* = разгрузочный клапан
На схеме приложения приведена общая и основная установка.
Регулятор ECL Comfort 310 управляет котлами 1 и 2. Модуль расширения ECA 32 управляет котлами 3, 4, 5 и 6. Регулятор ECL
Comfort 310 управляет котлами 7 и 8 через вспомогательные реле.
Контур смешения (2) регулируется как описано в примерах для A275.3.
Контур ГВС (3) регулируется как описано в примерах для A275.2.
