Инструкция ECL Comfort 210 / 310, приложение A275 / A375

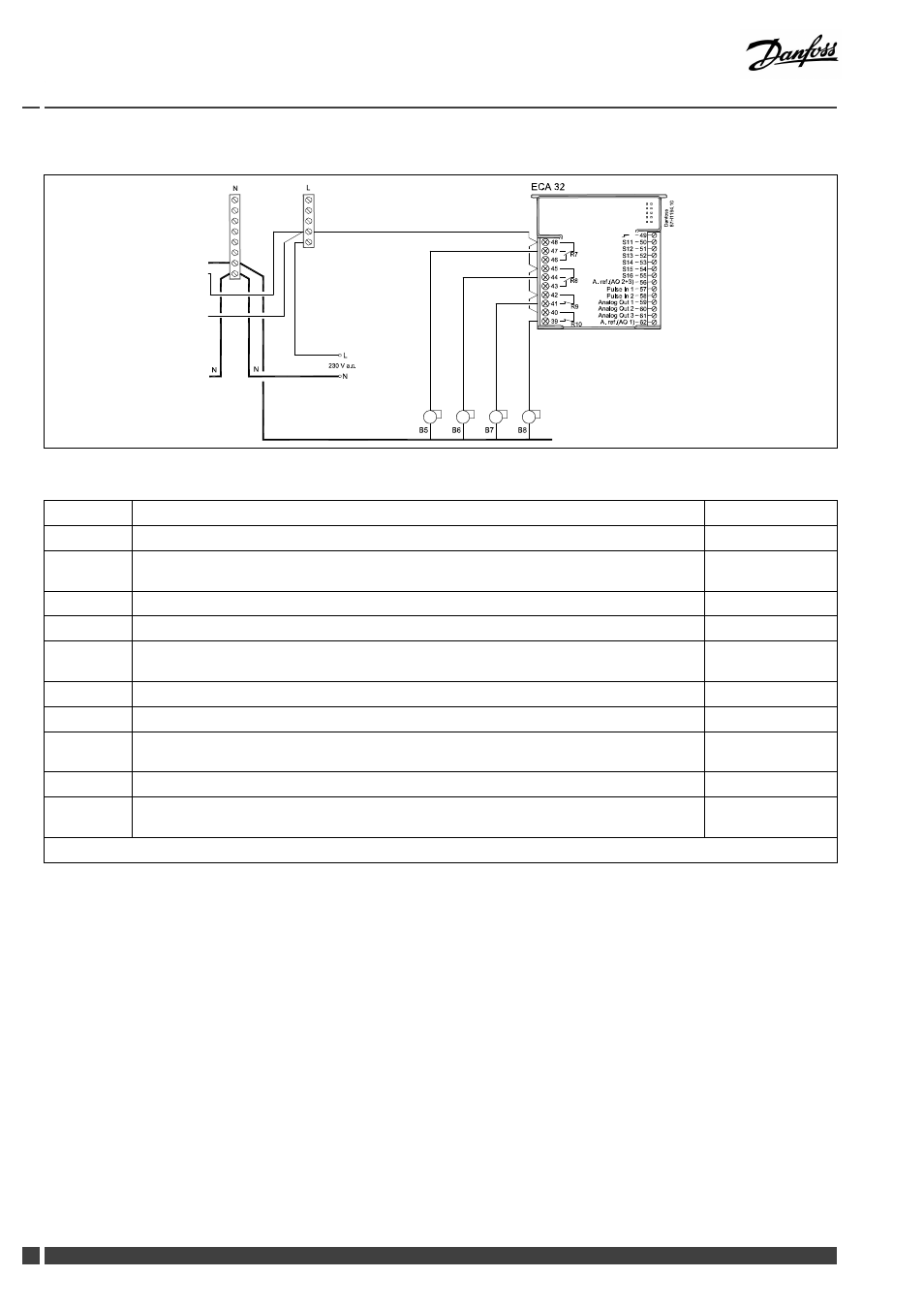

Приложение A375.1 (шаги горелки 5-8):
Клемма Описание Макс. нагрузка
48 Фаза для горелки В5
47 B5 Горелка, ВКЛ / ВЫК
4 (2) A / 230 В
перем. тока*
46 Не используется
45 Фаза для горелки В6
44 B6 Горелка, ВКЛ / ВЫК
4 (2) A / 230 В
перем. тока*
43 Не используется
42 Фаза для горелки В7
41 B7 Горелка, ВКЛ / ВЫК 4 (2) A / 230 В
перем. тока*
40 Фаза для горелки В8
39 B8 Горелка, ВКЛ / ВЫК 4 (2) A / 230 В
перем. тока*
* Контактная группа реле: 4 A для омической нагрузки, 2 A для индуктивной нагрузки
54 DEN-SMT/DK VI.GU.L1.50 Danfoss District Energy
