Инструкция

ECL Comfort 210 / 310, приложение A275 / A375

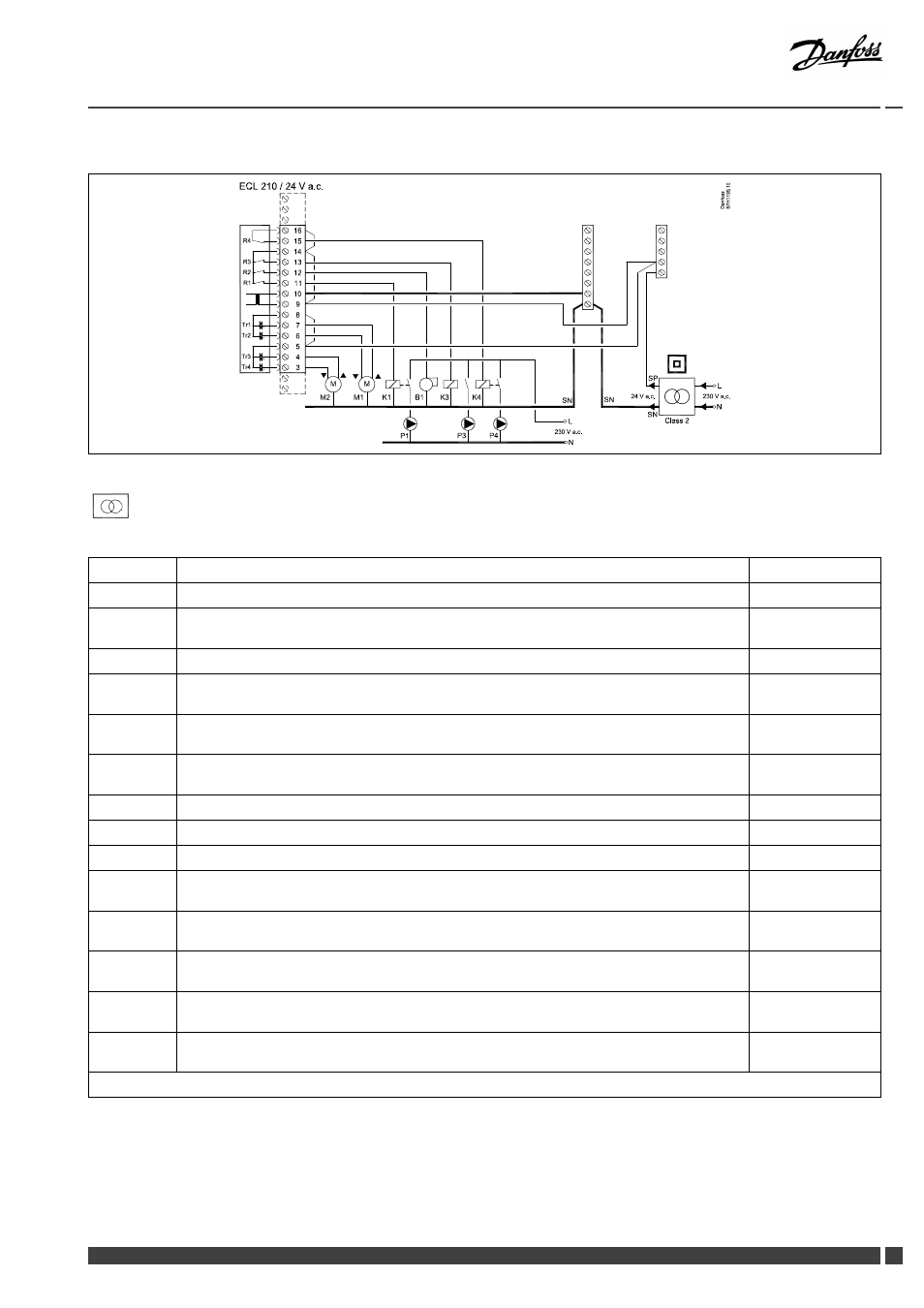

Приложение A275.3

Трансформатор с двойной изоляцией (двухкамерный)

Клемма

Описание

Макс. нагрузка

16

Фаза для управления циркуляционным насосом P4, контур 2

15

K4

Управление циркуляционным насосом, ВКЛ / ВЫК, контур 2

4 (2) A / 24 В перем.
тока*

14

Фаза для управления насосами и горелкой

13

K3

Управление насосом нагрева ГВС, ВКЛ / ВЫК, контур 3

4 (2) A / 24 В перем.
тока*

12

B1

Горелка, ВКЛ / ВЫК

4 (2) A / 24 В перем.
тока*

11

K1

Управление циркуляционным насосом, ВКЛ / ВЫК, контур 1

4 (2) A / 24 В перем.
тока*

10

Напряжение питания 24 В перем. тока - (SN)

9

Напряжение питания 24 В перем. тока - (SP)

8

Фаза для выхода предохранительного клапана с электроприводом M1, контур 3

7

M1

Предохранительный клапан с электроприводом, направление контура ГВС

1 A / 24 В перем.
тока

6

M1

Предохранительный клапан с электроприводом, направление контура отопления

1 A / 24 В перем.
тока

5

Фаза для регулирующего клапана с электроприводом M2, контур 2

1 A / 24 В перем.
тока

4

M2

Регулирующий клапан с электроприводом - открытие, контур 2

1 A / 24 В перем.
тока

3

M2

Регулирующий клапан с электроприводом - закрытие, контур 2

1 A / 24 В перем.
тока

* Контактная группа реле: 4 A для омической нагрузки, 2 A для индуктивной нагрузки

Установленные на заводе перемычки:
5 с 8, 9 с 14, L с 5 и L с 9, N с 10
