7
Magyar
NE használja a televíziót a videomagnón keresztül, illetve
ne használjon beépített videomagnóval rendelkező
televíziót, mert a kép torzulhat.
A csatlakoztatások elvégzése előtt kapcsoljon ki minden
részegységet.
• Az alábbi illusztrációk a be- és kimeneti csatlakozók tipikus
példáját mutatják. Amikor más részegységeket csatlakoztat,
olvassa el azok leírását is, mert a hátlapon található
csatlakozónevek változhatnak a különböző részegységek
esetében.
TV
SCART kábel (nem tartozék)

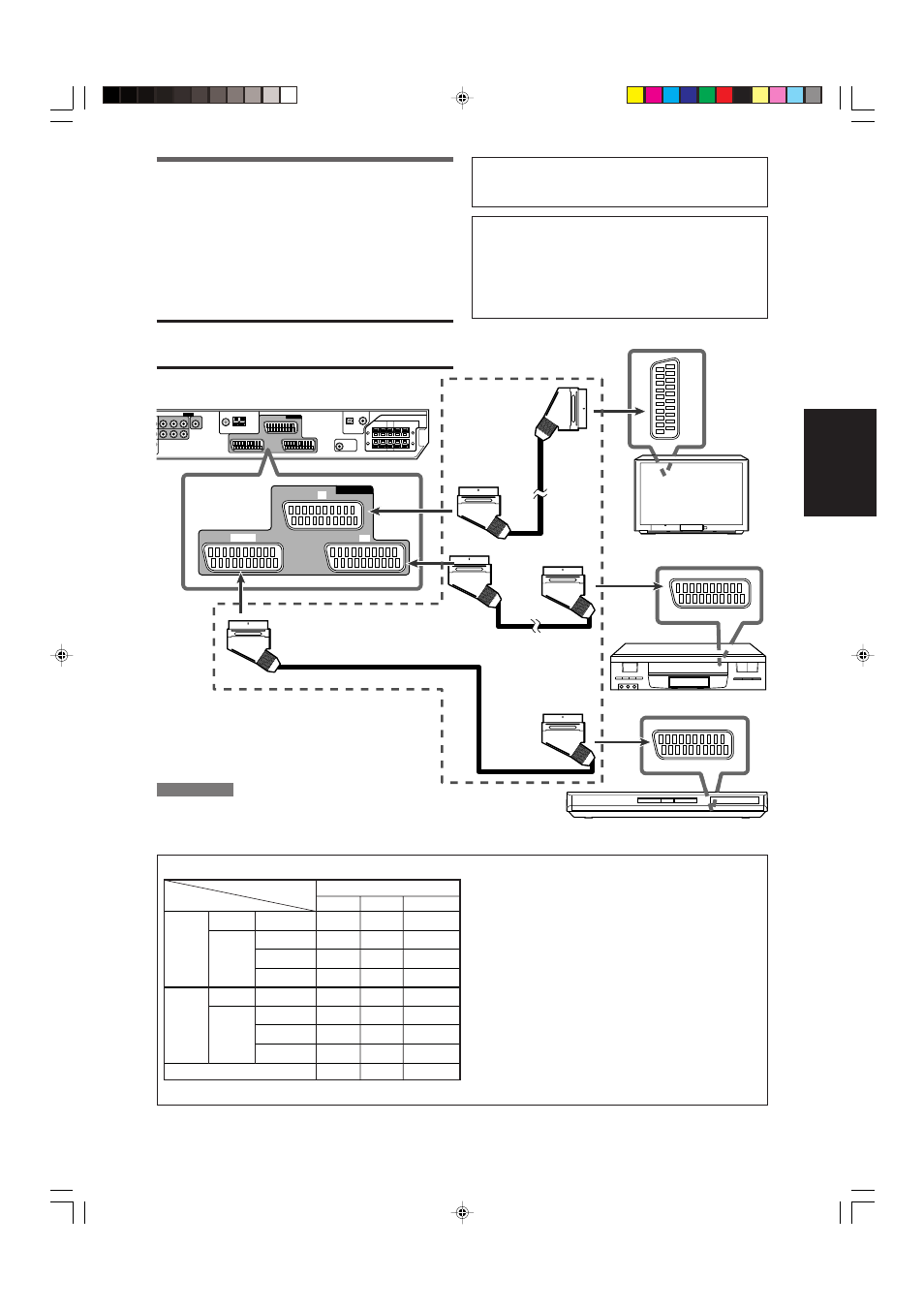

Video-részegységek csatlakoztatása
SCART csatlakozás
A különböző részegységeket SCART kábellel csatlakoztatva
élvezheti azok kép- és hanganyagát.
• Ha a video-részegységek digitális kimeneti csatlakozóval
rendelkeznek, azokat a „Digitális csatlakoztatás” (lásd 9. oldal)
c. részben leírtak szerint csatlakoztassa őket a digitális
csatlakozókkal. Ezekkel a csatlakozókkal jobb hangminőség
érhető el.
FIGYELEM!
Ha a forrásrészegységek és a vevőkészülék közé hangerősítő
berendezést (pl.: grafikus hangszínszabályzót) ékel, akkor
a vevőkészülék kimeneti hangja torzulhat.
MEGJEGYZÉS
Ha a televízió több SCART csatlakozóval rendelkezik, az egyes
csatlakozókhoz használható videojelek ellenőrzéséhez olvassa el
a televízióhoz kapott útmutatót, majd megfelelően csatlakoztassa
a SCART kábelt.
VCR
FOLYTATÁS A KÖVETKEZŐ OLDALON
SCART csatlakozó műszaki adatai
Csatlakozó neve
TV VCR DVR/DVD
Audió L/R ‡ ‡ ‡
Bemenet
Kompozit ‡ ‡ ‡
Videó S-video (Y/C) – ‡ ‡
RGB – ‡ ‡
Audió L/R ‡*1 ‡ ‡
Kimenet
Kompozit ‡*2*3 ‡*2*3 ‡*2*3
Videó S-video (Y/C) ‡*3 – –
RGB ‡*3 – –
T-V LINK ‡*4 ‡*4 ‡*4
‡: Szabad –: Nem érhető el
*1 Csak a TV Direct használatakor (lásd 12. oldal).
*2 A SCART csatlakozón bemenetként érkező jelek nem
lehetnek kimeneti jelek ugyanazon a SCART csatlakozón.
*3 A kimeneti videojelek formátuma megegyezik a bemeneti
videojelek formátumával. Például ha a vevőkészülék
bemenetei S-videojelek, akkor a vevőkészülék kimenetei is
csak S-videojelek lehetnek.
A bemeneti és kimeneti videojelek beállításainak
ellenőrzéséhez olvassa el a video-részegységekhez kapott
útmutatókat.
*4 A T-V LINK funkció jelei mindig keresztülmennek
a vevőkészüléken.
VCR
TV
DVR/DVD
AV IN/OUT
DVD-felvevő vagy DVD-lejátszó
