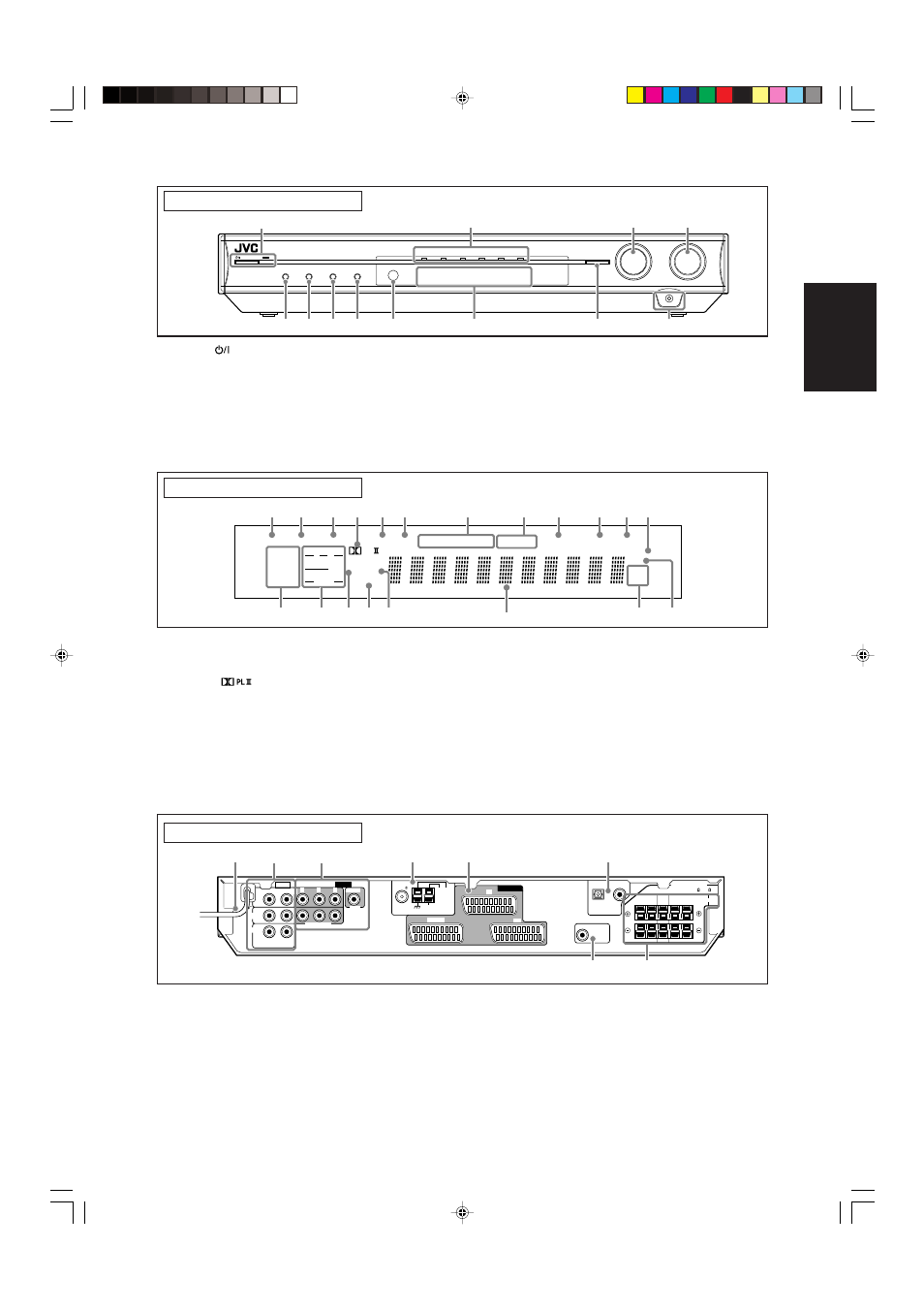

Panel przedni
1 Przycisk
STANDBY/ON i wskaźnik trybu gotowości (10)
2 Wskaźniki źródła sygnału
DVR/DVD, VCR, VIDEO, TV, FM, AM
3 • SOURCE SELECTOR (10, 24)
• MULTI JOG (16, 20, 24, 33)
4 Pokrętło MASTER VOLUME (11)
5 Przycisk TV DIRECT (12)
6 Przycisk SETTING (16)
7 Przycisk ADJUST (20)
8 Przycisk SURROUND (33)
9 Czujnik zdalnego sterowania (4)
p Wyświetlacz (patrz poniżej)
q • Przycisk SET (16, 20)
• Przycisk TUNER PRESET (24)
w Gniazdo PHONES (11)
Wyświetlacz
1 Wskaźnik EQ (22)
2 Wskaźnik C.TONE (21)
3 Wskaźnik VIRTUAL SB (18, 29, 30)
4 Wskaźnik
(29)
5 Wskaźnik AUDIO P. (wzmocnienie sygnału subwoofera) (12)
6 Wskaźnik BASS (22)
7 Wskaźniki trybu RDS (25, 28)
TA, NEWS, INFO, RDS
8 Wskaźniki trybu pracy tunera (23)
TUNED, ST (stereo)
9 Wskaźnik AUTO MUTING (24)
0 Wskaźnik SLEEP (13)
1 Przewód sieciowy (9)
2 Gniazda AUDIO (8, 9)
MONITOR OUT, DVR/DVD IN, VIDEO IN
3 Gniazda VIDEO (8, 9)
COMPONENT (Y, P
B
, P
R
): MONITOR OUT, DVR/DVD IN
VIDEO (dla sygnału kompozytowego): VIDEO IN
4 Gniazdo i zaciski ANTENNA (5)
5 Złącza AV IN/OUT (7)
TV, DVR/DVD, VCR
Panel tylny
Szczegółowe informacje przedstawiono na stronach podanych w nawiasach.
EQ
LPCM
L
LS SB RS
S . WFR
PL
NEO : 6
DSP 3D
LFE
C
R
DOLBY D
DTS AAC
96 / 24
AUTO SR
C.TONE VIRTUAL SB AUDIO P. BASS
TA NEWS INFO RDS TUNED ST
SLEEP
AUTO MUTING
AUTO MODE
ATT
HP
MHz
kHz
1
2
3
5 6
7
8
0
9
- =
&
$
@ #
!
~
%
^
4
- Wskaźnik AUTO MODE (19)
= Wskaźnik ATT (ograniczanie poziomu sygnału) (22)
~ Wskaźniki formatu sygnału cyfrowego (11)
LPCM (Linear PCM), DOLBY D (Dolby Digital), DTS, 96/24
! Wskaźniki głośników i rodzaju sygnału wejściowego (13)
@ Wskaźnik DSP (30, 31)
# Wskaźnik AUTO SR (automatyczny wybór trybu dźwięku
przestrzennego) (19)
$ Wskaźnik 3D (30, 31)
% Wyświetlacz główny
^ Wskaźniki jednostek częstotliwości
MHz (dla stacji FM), kHz (dla stacji AM)
& Wskaźnik HP (słuchawki) (11, 30, 31)
6 Gniazda DIGITAL IN (9)
Koncentryczne: 1(DVR/DVD)
Optyczne: 2(VIDEO)
7 Gniazdo SUBWOOFER OUT (6)
8 Zaciski SPEAKERS (6)
FRONT, CENTER, SURROUND
