7
Polski
NIE podłączać amplitunera do odbiornika TV za
pośrednictwem magnetowidu ani nie podłączać go do
odbiornika TV z wbudowanym magnetowidem.
W przeciwnym wypadku obraz może być silnie zakłócony.
Przed przystąpieniem do podłączania przewodów należy
wyłączyć zasilanie wszystkich urządzeń.
• Na poniższych rysunkach przedstawiono typowe
oznaczenia gniazd wejściowych/wyjściowych. Przy
podłączaniu urządzenia zewnętrznego należy zapoznać się
z jego instrukcją obsługi, ponieważ producenci sprzętu
elektronicznego stosują różne oznaczenia gniazd.
Odbiornik TV
Przewód SCART (nie należy do wyposażenia)

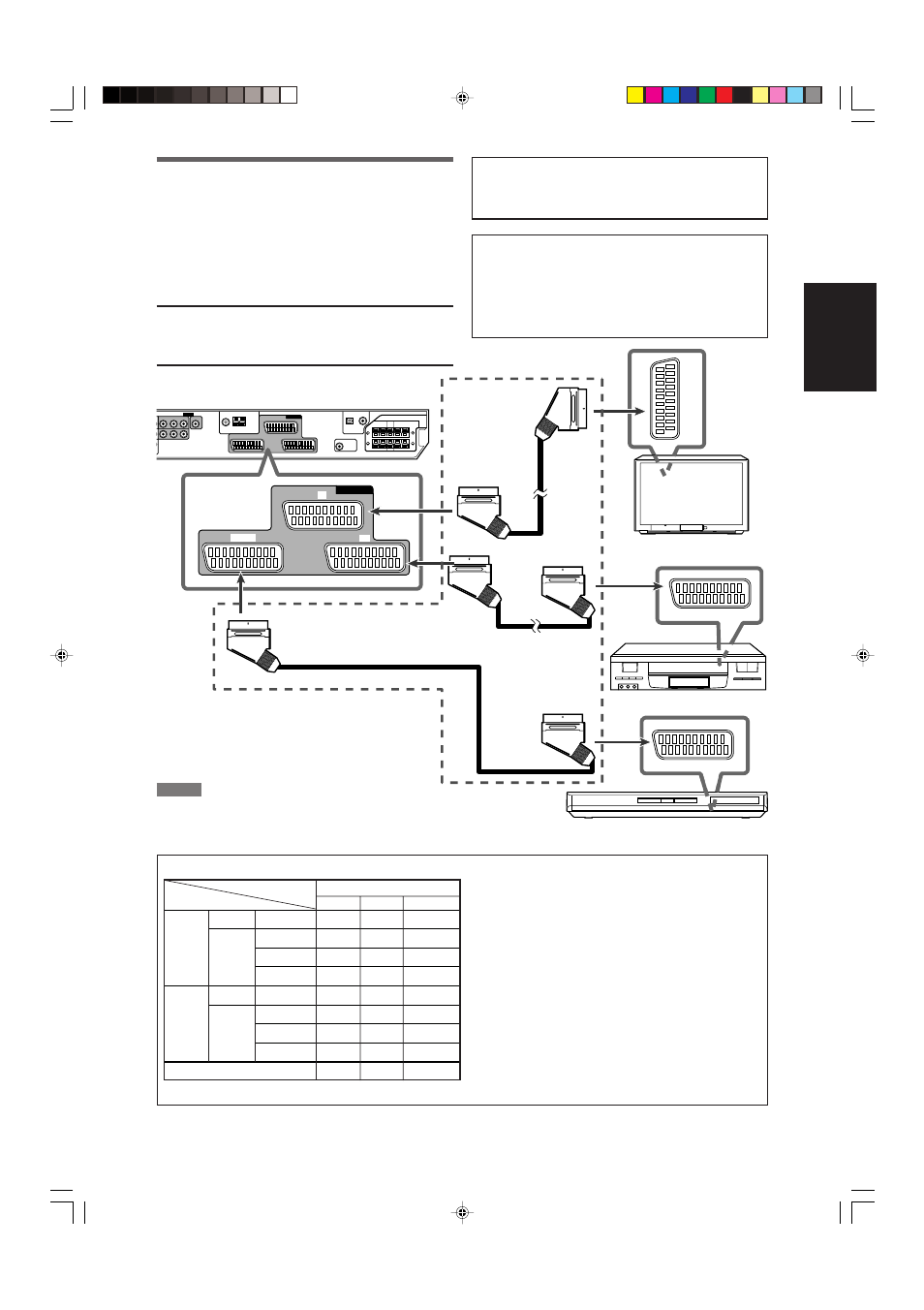

Podłączanie urządzeń wideo
Połączenie SCART
Sygnały wizji i fonii można doprowadzić do amplitunera za
pomocą pojedynczego przewodu SCART.
• Jeśli podłączane urządzenia wideo są wyposażone w cyfrowe
gniazda wyjściowe, należy wykonać także połączenie cyfrowe,
w sposób opisany w części „Połączenia cyfrowe” (patrz str. 9).
Zapewni to lepszą jakość dźwięku.
OSTRZEŻENIE:
Jeśli urządzenie audio zostanie podłączone do amplitunera za
pośrednictwem korektora graficznego lub innego urządzenia
uwypuklającego charakterystykę przenoszenia, sygnał
doprowadzany do głośników może być zniekształcony.
UWAGA
Jeśli odbiornik TV jest wyposażony w kilka złączy SCART, przed
podłączeniem go do amplitunera za pomocą przewodu SCART
należy zapoznać się z opisem poszczególnych złączy w instrukcji
obsługi odbiornika.
Magnetowid
CIĄG DALSZY NA NASTĘPNEJ STRONIE
Opis złączy SCART
Nazwa złącza
TV
VCR
DVR/DVD
Audio
L/R
‡
‡
‡
Wejścia
Kompozytowe
‡
‡
‡
Wideo
S-Video (Y/C)
−
‡
‡
RGB
−
‡
‡
Audio
L/R
‡*1
‡
‡
Wyjścia
Kompozytowe
‡*2*3
‡*2*3
‡*2*3
Wideo
S-Video (Y/C)
‡*3
−
−
RGB
‡*3
−
−
T-V LINK
‡*4
‡*4
‡*4
‡: Dostępne
–: Niedostępne
*1 Tylko gdy aktywny jest tryb bezpośredniego połączenia
z odbiornikiem TV (patrz str. 12).
*2 Sygnały doprowadzane do urządzenia przez złącze SCART
nie mogą być z niego wyprowadzane przez to samo złącze
SCART.
*3 Format wyjściowego sygnału wideo jest taki sam, jak format
sygnału wejściowego. Jeśli na przykład do urządzenia
doprowadzany jest sygnał S-Video, nie ma możliwości
wyprowadzenia sygnałów w formacie innym niż S-Video.
Informacje o ustawieniach i gniazdach wejściowego/
wyjściowego sygnału wideo można znaleźć
w instrukcji obsługi podłączanego urządzenia wideo.
*4 Sygnał magistrali T-V LINK musi przechodzić przez
amplituner.
VCR
TV
DVR/DVD
AV IN/OUT
Nagrywarka DVD lub odtwarzacz DVD
