6
Česk
y
Zapojení předních reproduktorů, středového
reproduktoru a reproduktorů prostorového zvuku
Všechny přístroje před zapojením vypněte.
1
Kroucením odtrhněte a odstraňte izolaci na konci
každého kabelu reproduktoru.
2
Stiskněte a podržte svorku konektoru
reproduktoru (1) a zasuňte kabel reproduktoru
(2).
• U každého reproduktoru připojte konektory s označením (+)
a (–) na zadním panelu ke konektorům (+) a (–) na
reproduktoru.
3
Uvolněte prst ze svorky.
UPOZORNĚNÍ:
• Impedance reproduktorů (SPEAKER IMPEDANCE) se musí
shodovat s hodnotou uvedenou na konektorech pro
reproduktory (6
Ω
– 16
Ω
).
• K jednomu konektoru připojujte pouze jeden reproduktor.
Zapojení reproduktorů

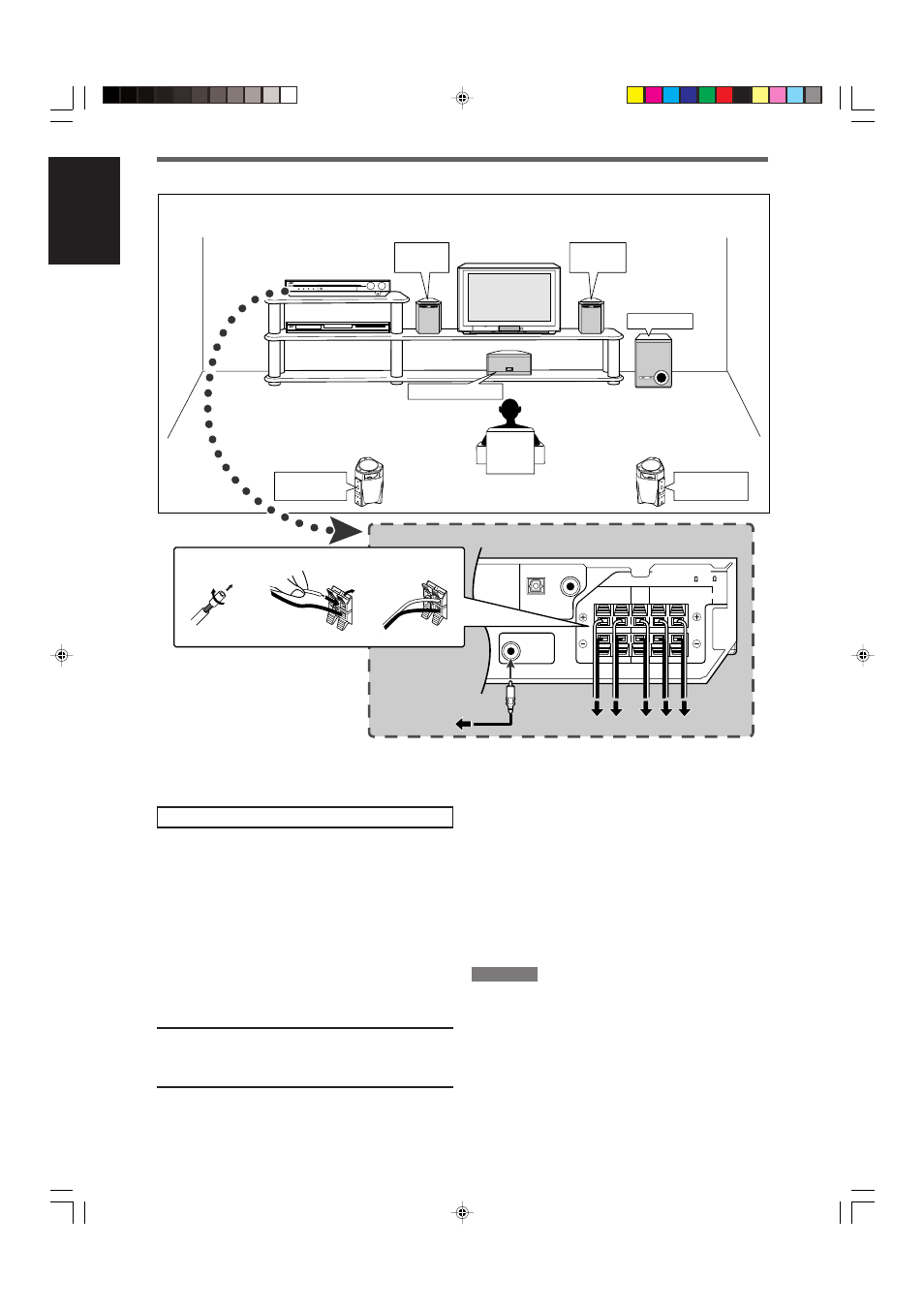

Schéma rozmístění reproduktorů
Zapojení subwooferu
Při zapojování subwooferu můžete vylepšit basy nebo
reprodukovat původní signály LFE, zaznamenané v digitálním
záznamu.
Zapojte vstupní konektor napájeného subwooferu
ke konektoru SUBWOOFER OUT na zadním panelu
pomocí kabelu se zástrčkami s kolíky RCA (není
součástí balení).
• Přečtěte si také příručku dodanou se subwooferem.
Chcete-li dosáhnout co nejlepšího efektu prostorového zvuku,
nastavte správně informace o zapojení všech reproduktorů
a subwooferu. Podrobnosti naleznete na stranách 14 až 17.
POZNÁMKA
Protože basový zvuk není směrovaný, můžete subwoofer umístit
kdekoli. Běžné umístění je přímo před vámi.
SUBWOOFER
OUT
2(VIDEO) 1(DVR/DVD)
DIGITAL IN
CENTER SURROUND
SPEAKERS
LEFT RIGHT LEFT RIGHT
FRONT
CAUTION:SPEAKER
IMPEDANCE 6 - 16 1 2
1 2 3
SW R L C RS LS
Subwoofer (SW)
Levý předni
reproduktor (L)
Pravý reproduktor
prostorového
zvuku (RS)
Středový reproduktor (C)
Pravý předni
reproduktor (R)
Levý reproduktor
prostorového
zvuku (LS)
