8
Magyar
Y
AUDIO
VIDEO
P
B
P
R
MONITOR
OUT
Å
ı
A televízió- és videoformátumhoz
Ez a vevőkészülék nem képes a videojelek átalakítására. Ha az
egyik video-részegység videojele eltér a másik részegységétől
(például az egyik S-video, a másik pedig kompozit),
elképzelhető, hogy nem megfelelően látja a képet. Ebben az
esetben egységesítse a video-részegységek videojelét,
máskülönben a forrás megváltoztatásakor minden esetben át
kell kapcsolnia a TV videojelét.
Analóg dekóderhez
Ha kódolt programot szeretne nézni vagy rögzíteni
a videokészüléken, csatlakoztassa az analóg dekódert
a videokészülékhez, és válassza ki a videokészüléken a kódolt
csatornát.
Ha nincs megfelelő csatlakozó a dekóderhez
a videokészüléken, csatlakoztassa a dekódert a televízióhoz.
Tanulmányozza a részegységekhez mellékelt kézikönyveket is.
T-V LINK-hez:
• Használhatja a T-V LINK funkciót, ha az összekötött SCART
kábelekkel csatlakoztatja a T-V LINK kompatibilis televíziót
és videokészüléket a vevőkészülékhez. A T-V LINK
részleteiről olvassa el a televízióhoz és a videokészülékhez
kapott útmutatót is.
• A T-V LINK funkcióhoz csatlakoztassa a SCART kábelt a JVC
T-V LINK kompatibilis televízión található EXT-2
csatlakozóhoz.
• Egyes videorészegységek - a T-V LINK-hez hasonlóan -
támogatják az adatkommunikációt. További részleteket
a részegységekhez kapott útmutatókban talál.
Y
AUDIO
VIDEO
VIDEO
P
B
P
R
VIDEO IN
DVR/DVD
IN
VIDEO
COMPONENT
MONITOR
OUT
Å ı
Részegység-
videokábel (nem
tartozék)
Vörös
Kék
Zöld
Sztereó
audiokábel
(nem tartozék)
Å A bal/jobb csatornás hangkimenethez
ı A részegység-videokimenethez
MEGJEGYZÉSEK
• Csatlakoztassa megfelelően az Y, P
B
és a P
R
csatlakozókat.
• Ne csatlakoztasson különböző részegységeket az AUDIO DVR/
DVD IN csatlakozókhoz és az AV IN/OUT DVR/DVD
kapcsokhoz, mert különben mindkét forrás hangja egyszerre
szólal meg a hangszórókon.
7 A televízió csatlakoztatása a MONITOR OUT
csatlakozókhoz
Részegység-
videokábel
(nem tartozék)
Vörös
Kék
Zöld
Sztereó
audiokábel
(nem tartozék)
A csatlakoztatások elvégzése előtt kapcsoljon ki minden
részegységet.

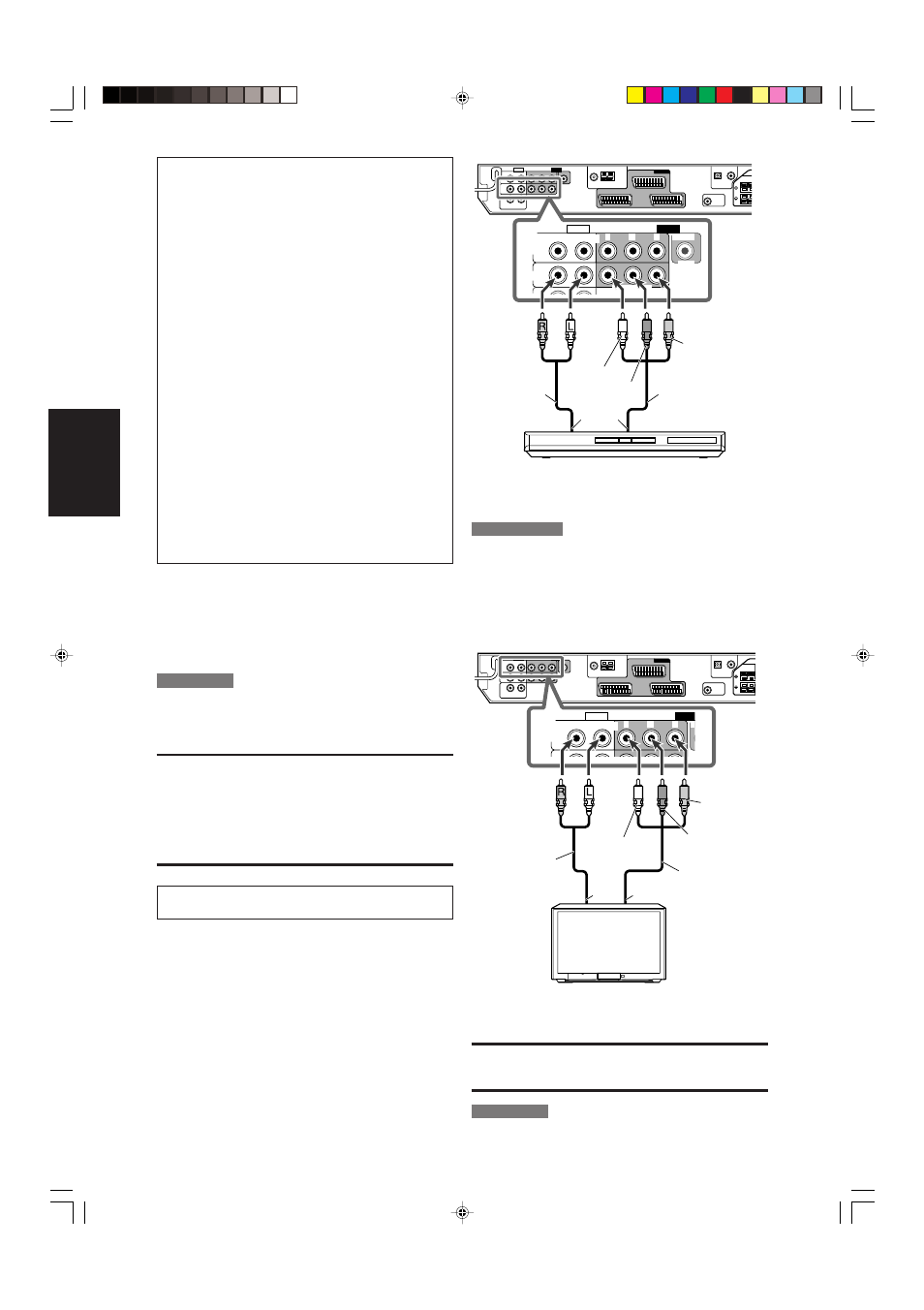

7 DVD-felvevő vagy DVD-lejátszó csatlakoztatása
a DVR/DVD IN bemenetekhez
A Dolby Digital és a DTS többcsatornás szoftver (beleértve a Dual
Mono szoftvert) hallgatásához csatlakoztassa a DVD-felvevőt vagy
a DVD-lejátszót a digitális bemeneti/kimeneti csatlakozókon kereszt
ül (lásd 9. oldal).
Vörös
Fehér
Vörös
Fehér
Audio- és video-csatlakoztatás
A vevőkészülék a SCART csatlakozókon kívül a következő video-
csatlakozókkal is rendelkezik:
• Részegység videobemenet/-kimenet: DVR/DVD IN, MONITOR
OUT
• Kompozit videobemenet: VIDEO IN
MEGJEGYZÉS
Ha hang- vagy képanyagot DVD-felvevőre vagy videomagnóra
rögzít, használja a SCART csatlakozókat.
FONTOS!
A COMPONENT VIDEO csatlakozókból érkező részegység
videojelei csak a MONITOR OUT csatlakozókon keresztül
továbbítódnak.
Ezért ha a televízió a SCART csatlakozón (TV) keresztül
kapcsolódik a vevőkészülékhez, a lejátszó video-részegység
pedig a részegység-videocsatlakozókon (DVR/DVD IN) keresztül
kapcsolódik a vevőkészülékhez, akkor a lejátszást nem nézheti
a televízión.
TV
Å A bal/jobb csatornás hangbemenethez
ı A részegység videobemenetéhez
FIGYELEM!
Az audiojelek Kizárólag a TV Direct használata közben érkeznek az
AUDIO MONITOR OUT (RIGHT/LEFT) csatlakozókon keresztül
(lásd 12. oldal).
MEGJEGYZÉS
Csatlakoztassa megfelelően az Y, P
B
és a P
R
csatlakozókat.
DVD-felvevő vagy DVD-lejátszó
