3
Česk
y

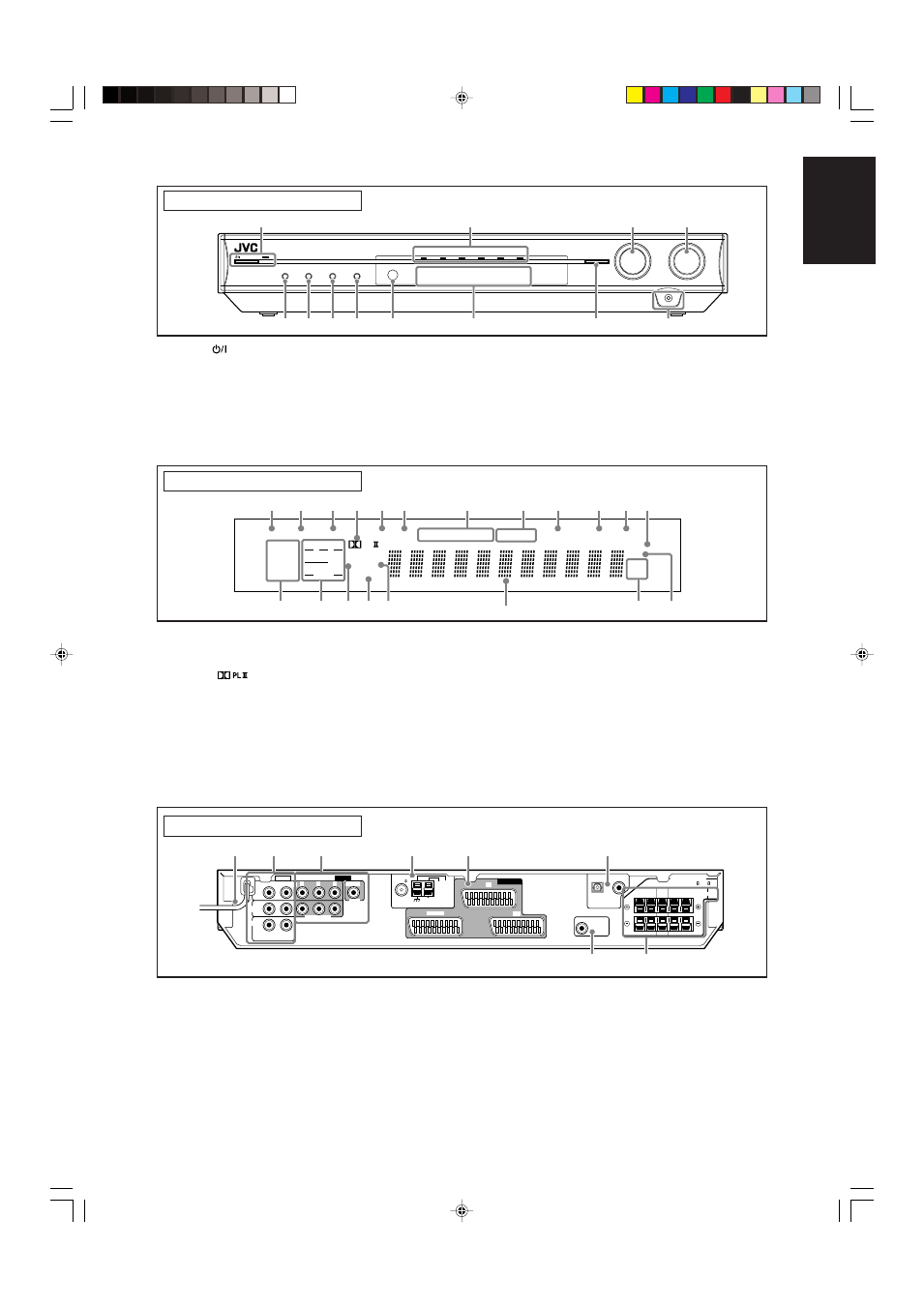

Přední panel
1 Tlačítko
STANDBY/ON a Pohotovostní kontrolka (10)
2 Kontrolky zdrojů
DVR/DVD, VCR, VIDEO, TV, FM, AM
3 • Ovladač SOURCE SELECTOR (10, 24)
• Ovladač MULTI JOG (16, 20, 24, 33)
4 Ovladač MASTER VOLUME (11)
5 Tlačítko TV DIRECT (12)
6 Tlačítko SETTING (16)
7 Tlačítko ADJUST (20)
8 Tlačítko SURROUND (33)
9 Senzor dálkového ovládání (4)
p Okénko displeje (viz dále)
q • Tlačítko SET (16, 20)
• Tlačítko TUNER PRESET (24)
w Konektor sluchátek PHONES (11)
Okénko displeje
1 Indikátor EQ (22)
2 Indikátor C.TONE (21)
3 Indikátor VIRTUAL SB (18, 29, 30)
4 Indikátor
(29)
5 Indikátor AUDIO P. (pozice) (12)
6 Indikátor BASS (22)
7 Indikátory funkce RDS (25, 28)
TA, NEWS, INFO, RDS
8 Indikátory funkce tuneru (23)
TUNED, ST (stereo)
9 Indikátor AUTO MUTING (24)
0 Indikátor SLEEP (13)
1 Napájecí šňůra (9)
2 Konektory AUDIO (8, 9)
MONITOR OUT, DVR/DVD IN, VIDEO IN
3 Konektory VIDEO (8, 9)
COMPONENT (Y, P
B
, P
R
): MONITOR OUT, DVR/DVD IN
VIDEO (kompozitní video): VIDEO IN
4 Konektory ANTENNA (5)
5 Konektory AV IN/OUT (7)
TV, DVR/DVD, VCR
Zadní panel
Podrobnosti naleznete na stránkách uvedených v závorkách.
EQ
LPCM
L
LS SB RS
S . WFR
PL
NEO : 6
DSP 3D
LFE
C
R
DOLBY D
DTS AAC
96 / 24
AUTO SR
C.TONE VIRTUAL SB AUDIO P. BASS
TA NEWS INFO RDS TUNED ST
SLEEP
AUTO MUTING
AUTO MODE
ATT
HP
MHz
kHz
1
2
3
5 6
7
8
0
9
- =
&
$
@ #
!
~
%
^
4
- Indikátor AUTO MODE (19)
= Indikátor ATT (zeslabení) (22)
~ Indikátory formátu digitálního signálu (11)
LPCM (lineární PCM), DOLBY D (Dolby Digital), DTS, 96/24
! Indikátory signálu a reproduktorů (13)
@ Indikátor DSP (30, 31)
# Indikátor AUTO SR (Surround) (19)
$ Indikátor 3D (30, 31)
% Hlavní displej
^ Indikátory jednotek kmitočtu
MHz (stanice v pásmu FM), kHz (stanice v pásmu AM)
& Indikátor HP (sluchátka) (11, 30, 31)
6 Konektory DIGITAL IN (9)
Koaxiální: 1(DVR/DVD)
Optický: 2(VIDEO)
7 Konektor SUBWOOFER OUT (6)
8 Konektory SPEAKERS (6)
FRONT, CENTER, SURROUND
STANDBY / ON
TV DIRECT
ADJUST
SETTING
SURROUND
HOME CINEMA CONTROL CENTER
DVR / DVD
VCR
VIDEO
TV
AM
FM
SET / TUNER PRESET
SOURCE
SELECTOR
/ MULTI JOG
MASTER
VOLUME
PHONES
6
7
8
5
q
3
4
9
2
w
p
1
VCR
TV
SUBWOOFER
OUT
2(VIDEO)
1(DVR/DVD)
DIGITAL IN
CENTER
SURROUND
SPEAKERS
LEFT
RIGHT
LEFT
RIGHT
FRONT
CAUTION:SPEAKER
IMPEDANCE 6 -16
DVR/DVD
ANTENNA
Y
AUDIO
VIDEO
P
B
P
R
VIDEO IN
DVR/DVD
IN
VIDEO
IN
MONITOR
OUT
RIGHT
LEFT
COMPONENT
AV IN/OUT
COAXIAL
AM LOOP
FM 75
AM EXT
VIDEO
8
3
2
4
1
5
6
7
