Ру сс кий, Передняя панель, Окно дисплея – Инструкция по эксплуатации JVC QP-D11RSE
Страница 127: Задняя панель
3
Ру
сс
кий

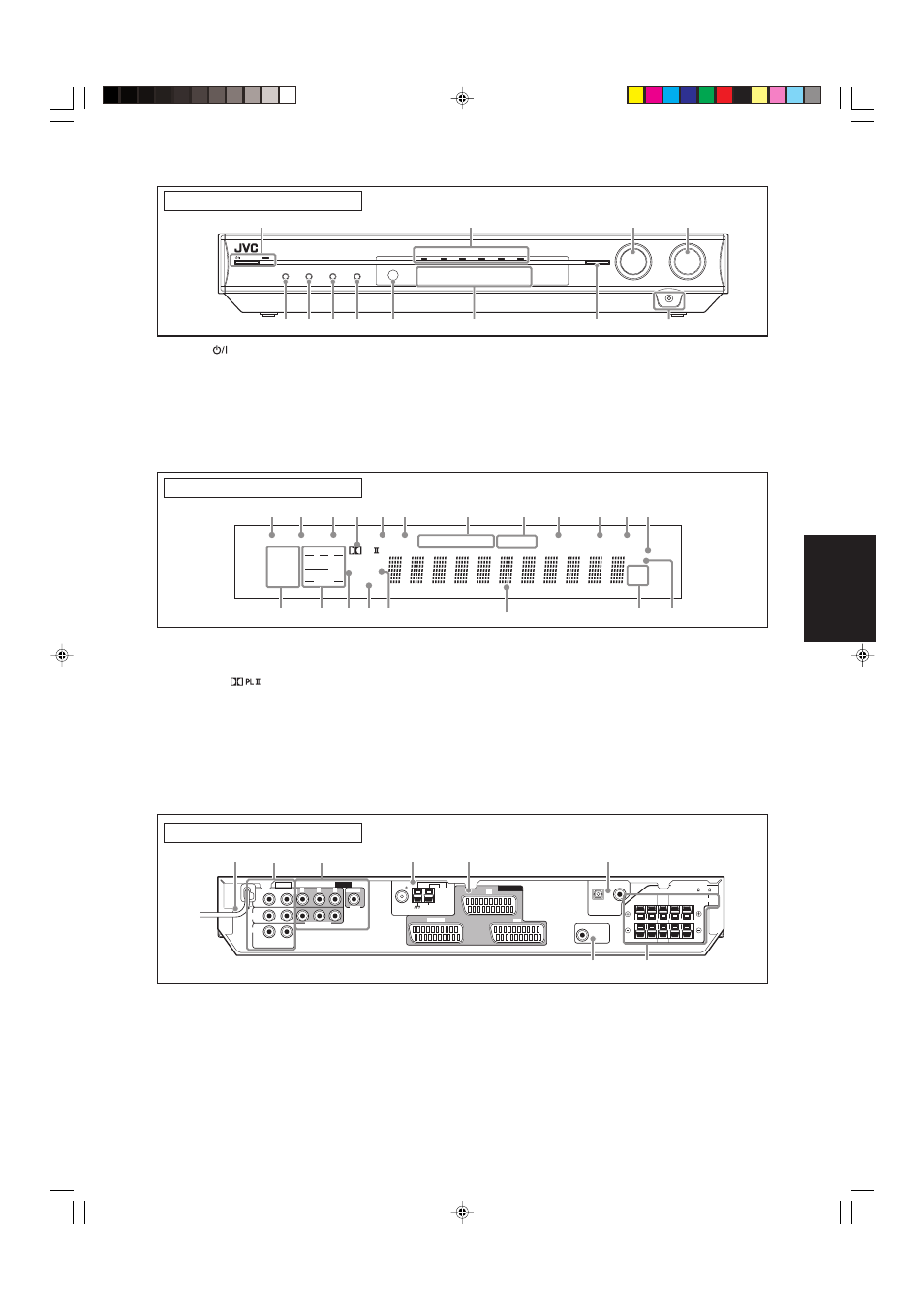

Передняя панель
1 Кнопка
STANDBY/ON и индикатор STANDBY (10)
2 Индикаторы источников
DVR/DVD, VCR, VIDEO, TV, FM, AM
3 • SOURCE SELECTOR (10, 24)
• MULTI JOG (16, 20, 24, 33)
4 Регулятор MASTER VOLUME (11)
5 Кнопка TV DIRECT (12)
6 Кнопка SETTING (16)
7 Кнопка ADJUST (20)
8 Кнопка SURROUND (33)
9 Датчик дистанционного управления (4)
p Окно дисплея (см. ниже)
q • Кнопка SET (16, 20)
• Кнопка TUNER PRESET (24)
w Разъем PHONES (11)
Окно дисплея
1 Индикатор EQ (22)
2 Индикатор C.TONE (21)
3 Индикатор VIRTUAL SB (18, 29, 30)
4 Индикатор
(29)
5 Индикатор AUDIO P. (положение) (12)
6 Индикатор BASS (22)
7 Индикаторы RDS (25, 28)
TA, NEWS, INFO, RDS
8 Индикаторы тюнера (23)
TUNED, ST (стereo)
9 Индикатор AUTO MUTING (24)
0 Индикатор SLEEP (13)
1 Кабель питания (9)
2 Разъемы AUDIO (8, 9)
MONITOR OUT, DVR/DVD IN, VIDEO IN
3 Разъемы VIDEO (8, 9)
COMPONENT (Y, P
B
, P
R
): MONITOR OUT, DVR/DVD IN
VIDEO (композитный): VIDEO IN
4 Разъемы ANTENNA (5)
5 Разъемы AV IN/OUT (7)
TV, DVR/DVD, VCR
Задняя панель
Подробнее смотрите на страницах, указанных в скобках.
EQ
LPCM
L
LS SB RS
S . WFR
PL
NEO : 6
DSP 3D
LFE
C
R
DOLBY D
DTS AAC
96 / 24
AUTO SR
C.TONE VIRTUAL SB AUDIO P. BASS
TA NEWS INFO RDS TUNED ST
SLEEP
AUTO MUTING
AUTO MODE
ATT
HP
MHz
kHz
1
2
3
5 6
7
8
0
9
- =
&
$
@ #
!
~
%
^
4
- Индикатор AUTO MODE (19)
= Индикатор ATT (аттенюатор) (22)
~ Индикаторы формата цифрового сигнала (11)
LPCM (Linear PCM), DOLBY D (Dolby Digital), DTS, 96/24
! Индикаторы сигнала и громкоговорителя (13)
@ Индикатор DSP (30, 31)
# Индикатор AUTO SR (surround) (19)
$ Индикатор 3D (30, 31)
% Главный дисплей
^ Индикаторы частоты
МHz (для FM станций), kHz (для AM станций)
& Индикатор HP (наушники) (11, 30, 31)
6 Разъемы DIGITAL IN (9)
Коаксиальный: 1(DVR/DVD)
Оптический: 2(VIDEO)
7 Разъем SUBWOOFER OUT (6)
8 Разъемы SPEAKERS (6)
FRONT, CENTER, SURROUND
STANDBY / ON
TV DIRECT
ADJUST
SETTING
SURROUND
HOME CINEMA CONTROL CENTER
DVR / DVD
VCR
VIDEO
TV
AM
FM
SET / TUNER PRESET
SOURCE
SELECTOR
/ MULTI JOG
MASTER
VOLUME
PHONES
6 7 8
5
q
3
4
9
2
w
p
1
VCR
TV
SUBWOOFER
OUT
2(VIDEO)
1(DVR/DVD)
DIGITAL IN
CENTER
SURROUND
SPEAKERS
LEFT
RIGHT
LEFT
RIGHT
FRONT
CAUTION:SPEAKER
IMPEDANCE 6 -16
DVR/DVD
ANTENNA
Y
AUDIO
VIDEO
P
B
P
R
VIDEO IN
DVR/DVD
IN
VIDEO
IN
MONITOR
OUT
RIGHT
LEFT
COMPONENT
AV IN/OUT
COAXIAL
AM LOOP
FM 75
AM EXT
VIDEO
8
3
2
4
1
5
6
7
