8
Polski
Y
AUDIO VIDEO
P B P R MONITOR
OUT
Å ı
Format sygnału TV i wideo
Amplituner nie konwertuje sygnałów wideo. Jeśli sygnał wideo
jednego z urządzeń jest inny niż drugiego (np. jeden jest
sygnałem S-Video, a drugi kompozytowym), obraz może być
wyświetlany w nieprawidłowy sposób. Urządzenia wideo
należy połączyć tak, aby wykorzystywany był tylko jeden
rodzaj sygnału. W przeciwnym razie przy każdej zmianie źródła
sygnału konieczne będzie wybieranie odpowiedniego rodzaju
sygnału wideo w odbiorniku TV.
Dekoder analogowy
Aby móc oglądać zakodowane programy telewizyjne lub
nagrywać je na kasety wideo, należy podłączyć do magnetowidu
dekoder analogowy i wybrać w magnetowidzie odpowiedni kanał.
Jeśli magnetowid nie jest wyposażony w odpowiednie gniazdo,
dekoder należy podłączyć do odbiornika TV.
Informacje na ten temat można również znaleźć w instrukcjach
obsługi wspomnianych urządzeń.
Magistrala T-V LINK
• Funkcje T-V LINK są dostępne w przypadku podłączenia do
amplitunera, za pomocą pełnego przewodu SCART,
odbiornika TV lub magnetowidu wyposażonego w magistralę
T-V LINK. Więcej informacji na temat funkcji T-V LINK można
znaleźć w instrukcji obsługi odbiornika TV lub magnetowidu.
• Aby można było korzystać z funkcji T-V LINK, przewód
SCART należy podłączyć do złącza EXT-2 w odbiorniku TV
marki JVC z magistralą T-V LINK.
• W magistralę podobną do T-V LINK wyposażona jest także
część urządzeń wideo innych producentów. Informacje na
ten temat można znaleźć w instrukcji obsługi urządzenia
wideo.
Y
AUDIO VIDEO
VIDEO
P B P R VIDEO IN
DVR/DVD
IN
VIDEO
COMPONENT
MONITOR
OUT
Å ı
Przewód wideo
z rozdzielonymi
składowymi (nie należy
do wyposażenia)
Czerwony
Niebieski
Zielony Stereofoniczny
przewód audio
(nie należy do
wyposażenia)
Å Do wyjścia lewego/prawego kanału audio
ı Do wyjścia sygnału wideo z rozdzielonymi składowymi
UWAGI
• Należy zwrócić uwagę na poprawność połączeń
z wykorzystaniem gniazd Y, P B i P R .
• Do gniazd AUDIO DVR/DVD IN i złącza AV IN/OUT DVR/DVD
nie należy podłączać dwóch różnych urządzeń. W przeciwnym
wypadku przez głośniki emitowany będzie jednocześnie dźwięk
odtwarzany przez oba urządzenia.

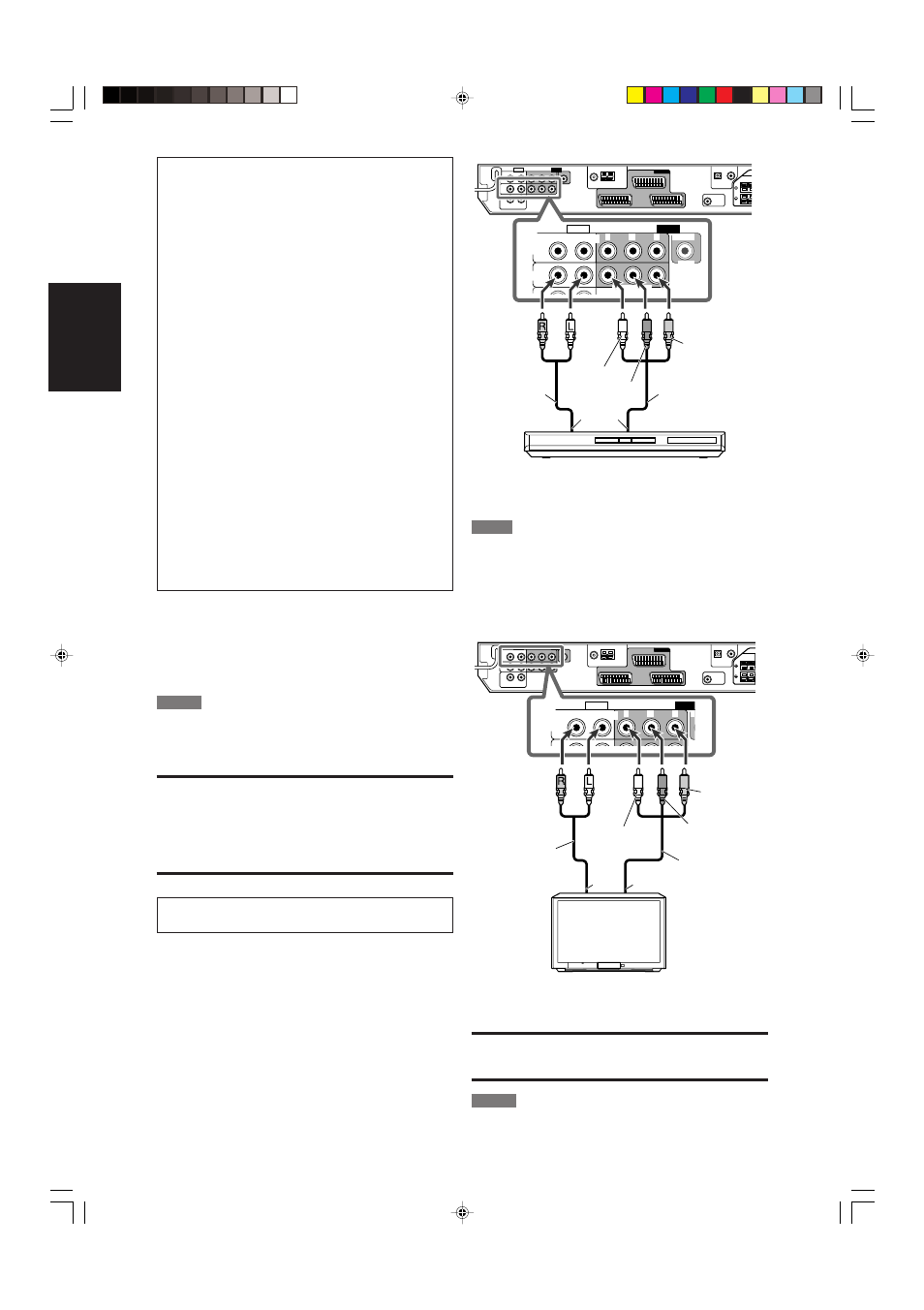

7 Podłączanie odbiornika TV do gniazd MONITOR OUT
Przewód wideo
z rozdzielonymi
składowymi
(nie należy do
wyposażenia)
Czerwony
Niebieski
Zielony
Stereofoniczny
przewód audio
(nie należy do
wyposażenia)
Przed przystąpieniem do podłączania przewodów należy
wyłączyć zasilanie wszystkich urządzeń.
7 Podłączanie nagrywarki DVD lub odtwarzacza DVD
do gniazd DVR/DVD IN
Aby zapewnić poprawną reprodukcję dźwięku wielokanałowego
zakodowanego w formacie Dolby Digital i DTS (a także Dual
Mono), nagrywarkę DVD lub odtwarzacz DVD należy podłączyć
przy użyciu wejściowych/wyjściowych gniazd cyfrowych
(patrz str. 9).
Czerwony Biały
Czerwony Biały
Połączenia audio/wideo
Poza złączami SCART amplituner wyposażono także
w następujące gniazda dla urządzeń wideo:
• Wejście/wyjście sygnału wideo z rozdzielonymi składowymi:
DVR/DVD IN, MONITOR OUT
• Wejście sygnału kompozytowego: VIDEO IN
UWAGA
Do nagrywania obrazu i dźwięku na nagrywarce DVD lub
magnetowidzie należy użyć połączenia SCART.
WAŻNE
Rozdzielone sygnały składowych doprowadzane do
amplitunera za pośrednictwem gniazd COMPONENT VIDEO
są kierowane wyłącznie do gniazd MONITOR OUT.
Dlatego w przypadku podłączenia odbiornika TV za pomocą
złącza SCART (TV) a urządzenia wideo za pomocą gniazd
sygnału składowych (DVR/DVD IN) na ekranie telewizora nie
będzie widać obrazu.
Odbiornik TV
Å Do wejścia lewego/prawego kanału audio
ı Do wejścia sygnału wideo z rozdzielonymi składowymi
WAŻNE
Sygnały audio są doprowadzane do gniazd AUDIO MONITOR OUT
(RIGHT/LEFT) TYLKO gdy aktywny jest tryb bezpośredniego
połączenia z odbiornikiem TV (patrz str. 12).
UWAGA
Należy zwrócić uwagę na poprawność połączeń
z wykorzystaniem gniazd Y, P
B i P R .
Nagrywarka DVD lub odtwarzacz DVD
