7
Česk
y
Nepřipojujte televizor přes videorekordér ani nepoužívejte
televizor se zabudovaným videorekordérem, jinak může
dojít ke zkreslení obrazu.
Všechny přístroje před zapojením vypněte.
• Uvedená vyobrazení konektorů vstupů/výstupů představují
typické příklady. Chcete-li připojit další přístroje, přečtěte si
také příslušnou příručku, protože názvy konektorů uvedené
na zadní straně se mohou u jednotlivých přístrojů lišit.
TV
Kabel SCART
(není součástí balení)

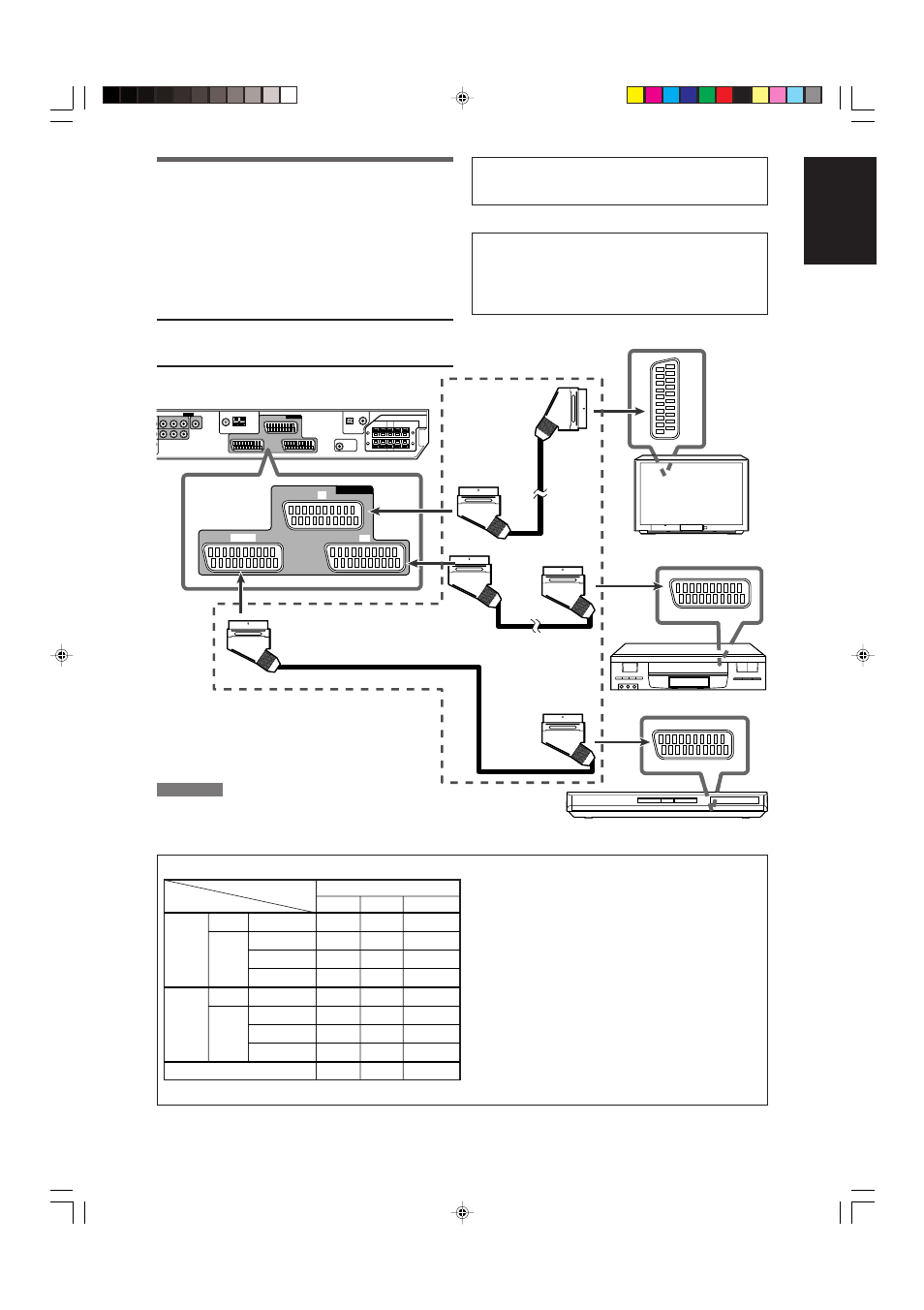

Zapojení videopřístrojů
Připojení SCART
Prohlížet obrázky a poslouchat zvuky při přehrávání médií
v jednotlivých přístrojích můžete v případě propojení pomocí
kabelu SCART.
• Pokud používané videopřístroje mají digitální výstupní konektor,
připojte je pomocí digitálních konektorů popsaných v části
„Digitální zapojení” (viz strana 9). Používáte-li tyto konektory,
dosáhnete lepší kvality zvuku.
UPOZORNĚNÍ:
Zapojíte-li zařízení pro úpravu zvukového efektu (jako např.
grafický ekvalizér) mezi zdrojové přístroje a tento přijímač,
výstup zvuku z tohoto přijímače může být zkreslený.
POZNÁMKA
Pokud je televizor vybaven více konektory SCART, ověřte si
v příručce dodávané s televizorem videosignály přiváděné do
jednotlivých konektorů a potom zapojte kabely SCART správným
způsobem.
Videorekordér
POKRAČOVÁNÍ NA DALŠÍ STRANĚ
⅜: dosažitelné –: není k dispozici
*1 Pouze v případě použití funkce TV Direct (viz strana 12).
*2 Signály na vstupu konektoru SCART nelze odesílat na
výstup stejného konektoru SCART.
*3 Formát videa výstupních videosignálů je v souladu
s formátem vstupních videosignálů. Pokud např. do tohoto
přijímače vstupují signály S-video, nemohou být výstupem
přijímače jiné signály než S-video.
Informace o nastavení vstupních a výstupních videosignálů
naleznete v příručkách dodávaných s videopřístroji.
*4 Signály funkce T-V LINK vždy procházejí přijímačem.
Rekordér DVD nebo přehrávač DVD
VCR
TV
DVR/DVD
AV IN/OUT
Technické údaje konektoru SCART
Název konektoru
TV VCR DVR/DVD
Zvuk L/R (levý/pravý) ⅜ ⅜ ⅜
Vstup
Kompozitní ⅜ ⅜ ⅜
Obraz S-video (Y/C) − ⅜ ⅜
RGB
− ⅜ ⅜
Zvuk L/R (levý/pravý) ⅜*1 ⅜ ⅜
Výstup
Kompozitní ⅜*2*3 ⅜*2*3 ⅜*2*3
Obraz S-video (Y/C) ⅜*3 − −
RGB ⅜*3 − −
T-V LINK ⅜*4 ⅜*4 ⅜*4
