8
Ру
сс
кий
Y
AUDIO VIDEO
P B P R MONITOR
OUT
Å ı
Для телевизионного и видеоформата
Ресивер не может преобразовывать видеосигналы. Если
видеосигнал одного из компонентов отличается от
другого (например, один - S-video, другой -
композитный), картинку невозможно будет увидеть.
В этом случае выровняйте видеосигналы всех
компонентов, иначе придется переключать видеосигнал
на телевизоре при каждой смене источника.
Для аналогового декодера
Для просмотра или записи на ВМ кодированной
программы подключите аналоговый декодер к ВМ
и выберите кодированный канал с помощью ВМ.
Если на ВМ отсутствует разъем, служащий для
подключения декодера, подключите декодер
к телевизору.
Также сверьтесь с инструкциями, прилагаемыми к этим
компонентам.
Для T-V LINK
• Функцию T-V LINK можно использовать при
подключении поддерживающих этот режим
телевизора и ВМ к ресиверу с помощью кабелей
SCART, имеющих полную распайку. Подробнее о T-V
LINK - также смотрите в инструкциях к телевизору
и видеомагнитофону.
• Для того, чтобы использовать функцию T-V LINK,
подключите кабель SCART к разъему EXT-2
телевизора JVC, поддерживающего данную функцию.
• Некоторые видеокомпоненты поддерживают передачу
данных, аналогичную T-V LINK. Подробнее - см.
в инструкциях, прилагаемых к этим компонентам.
Y
AUDIO VIDEO
VIDEO
P B P R VIDEO IN
DVR/DVD
IN
VIDEO
COMPONENT
MONITOR
OUT
Å ı
Компонентный
видеокабель
(не входит
в комплект)
Красный
Синий
Зеленый Стерео
аудиокабель
(не входит
в комплект)
Å К левому/правому каналу выхода звука
К компонентному видеовыходу
ПРИМЕЧАНИЯ
• Правильно подключайте Y, P B , и P R .
• Не подключайте разные компоненты к разъемам AUDIO
DVR/DVD IN и разъему AV IN/OUT DVR/DVD; иначе звук от
обоих компонентов будет раздаваться из
громкоговорителей одновременно.
7 Подключение телевизора к разъемам MONITOR
OUT
Компонентный
видеокабель
(не входит
в комплект)
Красный
Синий
Зеленый
Стерео
аудиокабель
(не входит
в комплект)
Выключите все подсоединяемое оборудование.

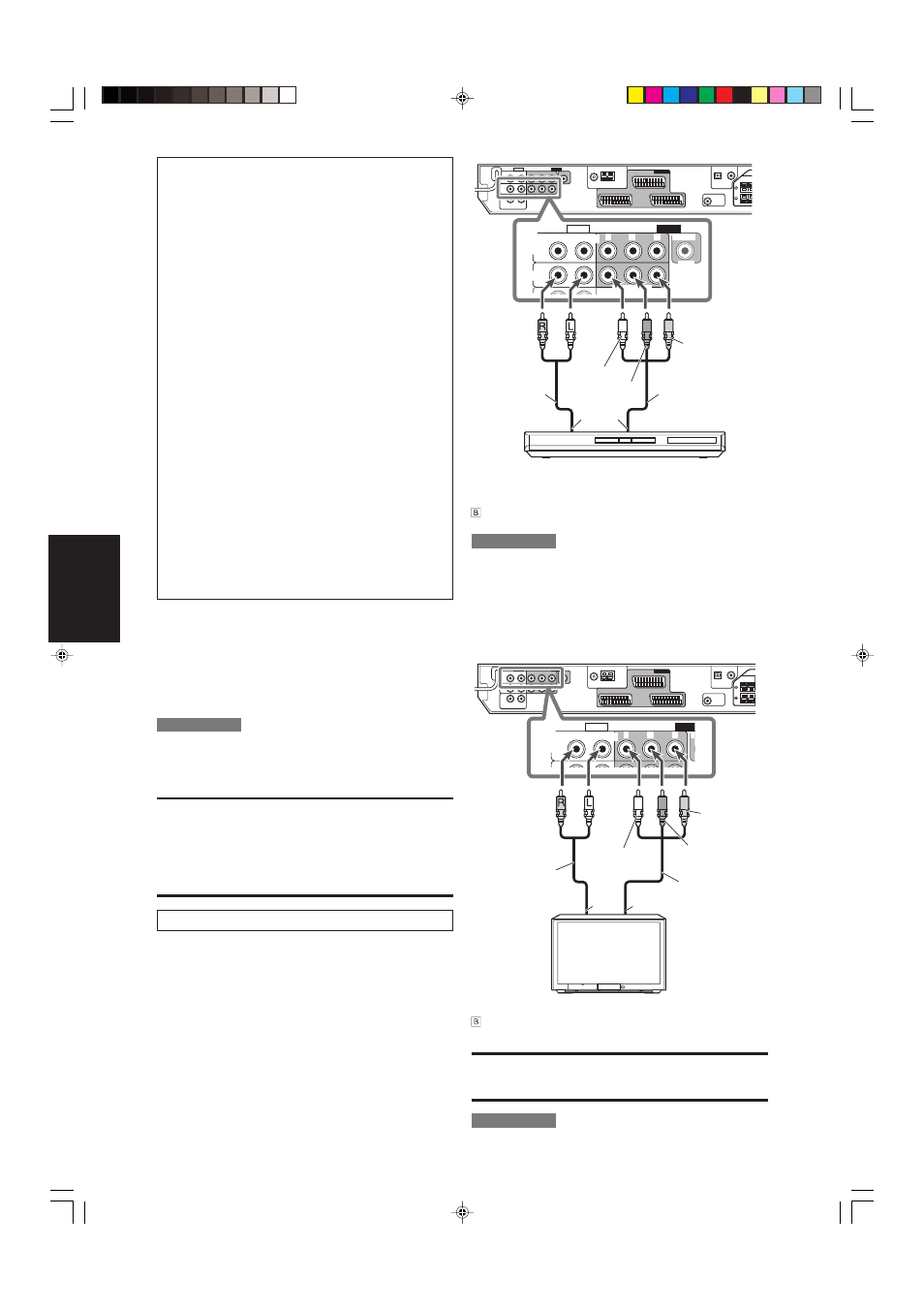

7 Подключение устройства записи DVD или
проигрывателя DVD к разъему DVR/DVD IN
Чтобы получить все качество многоканального звука Dolby
Digital и DTS (включая Dual Mono), подсоедините устройство
записи DVD или проигрыватель DVD через интерфейс
цифрового входа/выхода (см. стр. 9).
Красный Белый
Красный Белый
Подключения звука и видео
Кроме разъемов SCART, этот ресивер снабжен следующими
разъемами видео:
• Компонентный видеовход/выход: DVR/DVD IN, MONITOR
OUT
• Композитный видеовход: VIDEO IN
ПРИМЕЧАНИЕ
При записи звука и изображения на устройство записи DVD,
подключайте его через разъемы SCART.
ВАЖНО
Компонентный видеосигнал, поступающий с разъемов
COMPONENT VIDEO передается только через разъемы
MONITOR OUT.
Поэтому, если телевизор подключен к ресиверу через
разъем SCART (TV), а источник подключен к ресиверу через
компонентный видеоразъем (DVR/DVD IN), изображение на
телевизоре увидеть нельзя.
Телевизор
Å К левому/правому звуковому каналу входа
К компонентному видеовходу
ВАЖНО
Звуковые сигналы подаются через разъем AUDIO MONITOR
OUT (RIGHT/LEFT) ТОЛЬКО при использовании режима TV
Direct (см. стр. 12).
ПРИМЕЧАНИЕ
Правильно подключайте Y, P B , и P R .
Устройство записи DVD или
проигрыватель DVD
