9
Ру
сс
кий

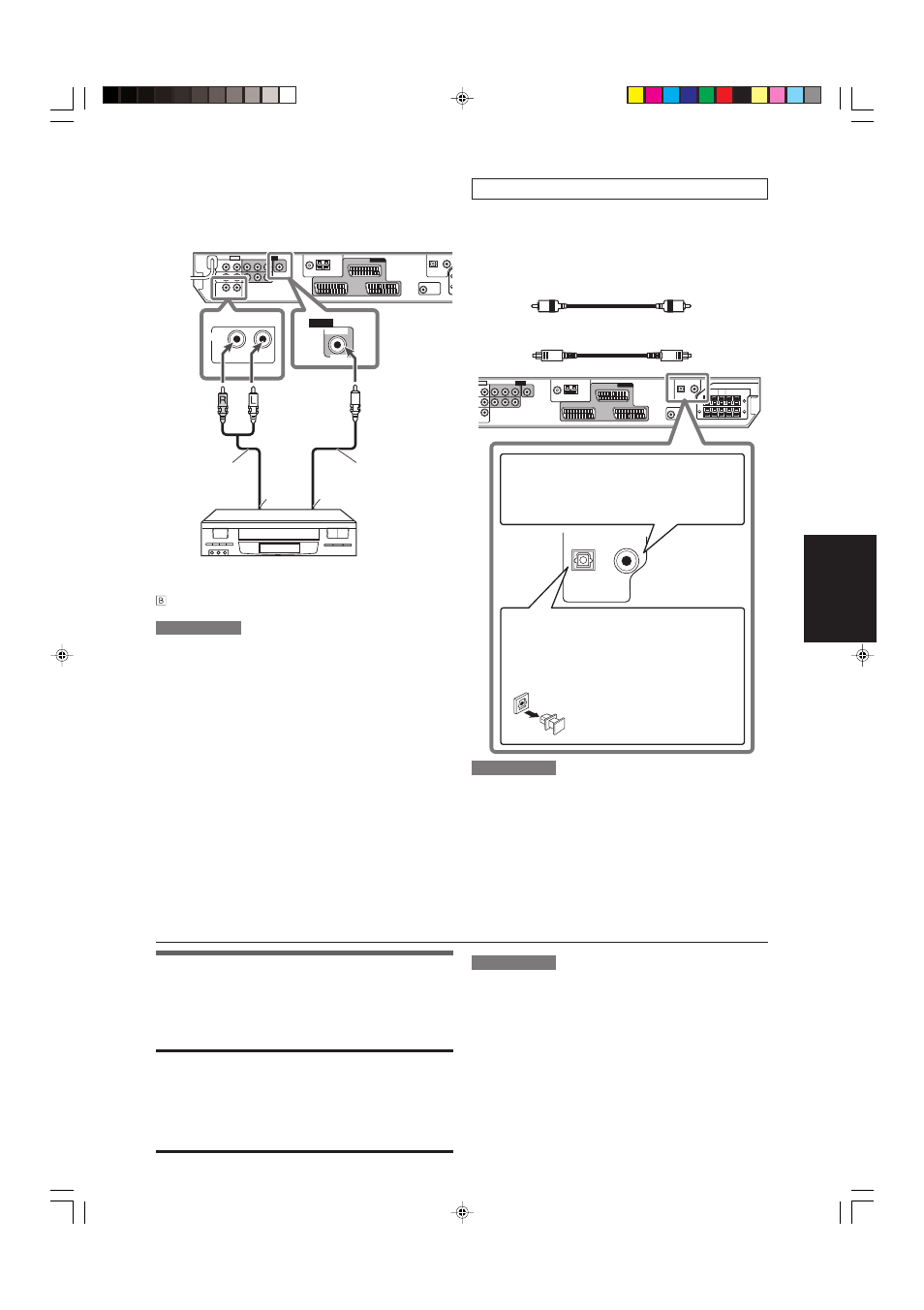

Цифровые подключения
Выключите все подсоединяемое оборудование.
Ресивер снабжен двумя разъемами DIGITAL IN—цифровым
коаксиальным и цифровым оптическим.
При воспроизведении цифрового звука используйте
цифровое подключение в дополнение к аналоговому, как
описано на стр. 7-9.
Цифровой коаксиальный кабель
(в комплекте поставки: 1 шт.)
Оптический цифровой кабель (не входит в комплект)
2(VIDEO)
1(DVR/DVD)
DIGITAL IN
VIDEO
VIDEO
VIDEO IN
VIDEO
IN
RIGHT
LEFT
Å
ı
Видеомагнитофон и т.п.
Стерео
аудиокабель
(не входит
в комплект)
Композитный
видеокабель
(не входит
в комплект)
Å К левому/правому звуковому каналу выхода
К композитному видеовыходу
ПРИМЕЧАНИЕ
Для просмотра изображения подключите телевизор
к ресиверу кабелем SCART.
7 Подключение видеокомпонентов к разъему
VIDEO IN
Такие компоненты, как другой ВМ, можно подключить
к разъему VIDEO IN с помощью композитного видеокабеля и
стерео аудиокабеля. Эти компоненты в настоящем
руководстве указаны как источники „VIDEO”.
Подключение шнура электропитания
После того, как были произведены все аудио
и видеоподключения, вставьте вилку в сетевую розетку.
Убедитесь, что вилка вставлена надежно. Индикатор standby
будет светиться красным.
ВНИМАНИЕ:
• Не прикасайтесь к шнуру питания мокрыми руками.
• Не перегибайте, не перекручивайте и не тяните за шнур
питания, а также не ставьте на него тяжелые объекты
и сам проигрыватель, это может стать причиной пожара,
поражения электрическим током или других несчастных
случаев.
• При повреждении шнура обратитесь к поставщику
и замените шнур.
Если подсоединяемый компонент снабжен
коаксиальным цифровым выходом,
подсоедините его к разъему 1 (DVR/DVD)
с помощью цифрового коаксиального кабеля
(входит в комплект поставки).
ПРИМЕЧАНИЯ
• Цифровой вход настраивается изготовителем для работы
со следующими компонентами:
– 1(DVR/DVD):
Для устройства записи DVD или
проигрывателя DVD
– 2(VIDEO):
Для компонентов, подключаемых
к разъему VIDEO IN
При подключении других компонентов внесите необходимые
изменения в параметры интерфейса цифрового входа
(DIGITAL IN). См. раздел „Настройка интерфейсов цифрового
входа (DIGITAL IN) - DIGITAL IN1/2” на стр. 19.
• Выберите нужный режим работы цифрового входа.
См. раздел „Выбор аналогового или цифрового режима
входа” на стр. 10.
Если подсоединяемый компонент снабжен
оптическим цифровым выходом, подсоедините
его к разъему 2 (VIDEO) с помощью цифрового
оптического кабеля (не входит в комплект).
Перед подсоединением
цифрового оптического
кабеля удалите защитную
заглушку.
ПРИМЕЧАНИЯ
• Отодвиньте шнур питания от соединительных кабелей
и антенны. Шнур питания может служить причиной шума
или появления помех на экране.
• Такие параметры, как настройка каналов и регулировка
звука, могут быть стерты в течение нескольких дней
в следующих случаях:
- При отсоединении шнура питания.
- При отключении питания.
Красный
Белый
Желтый
