Подсоединение видеокомпонентов, Ру сс кий – Инструкция по эксплуатации JVC QP-D11RSE
Страница 131
7
Ру
сс
кий
НЕ ПОДКЛЮЧАЙТЕ телевизор через
видеомагнитофон или телевизор со встроенным
видеомагнитофоном, это может привести
к искажению изображения.
Выключите все подсоединяемое оборудование.
• Примеры типичных подключений к разъемам входа/
выхода. При подключении других компонентов также
сверьтесь с их инструкциями, поскольку названия
разъемов, нанесенные на задней стенке могут
различаться.

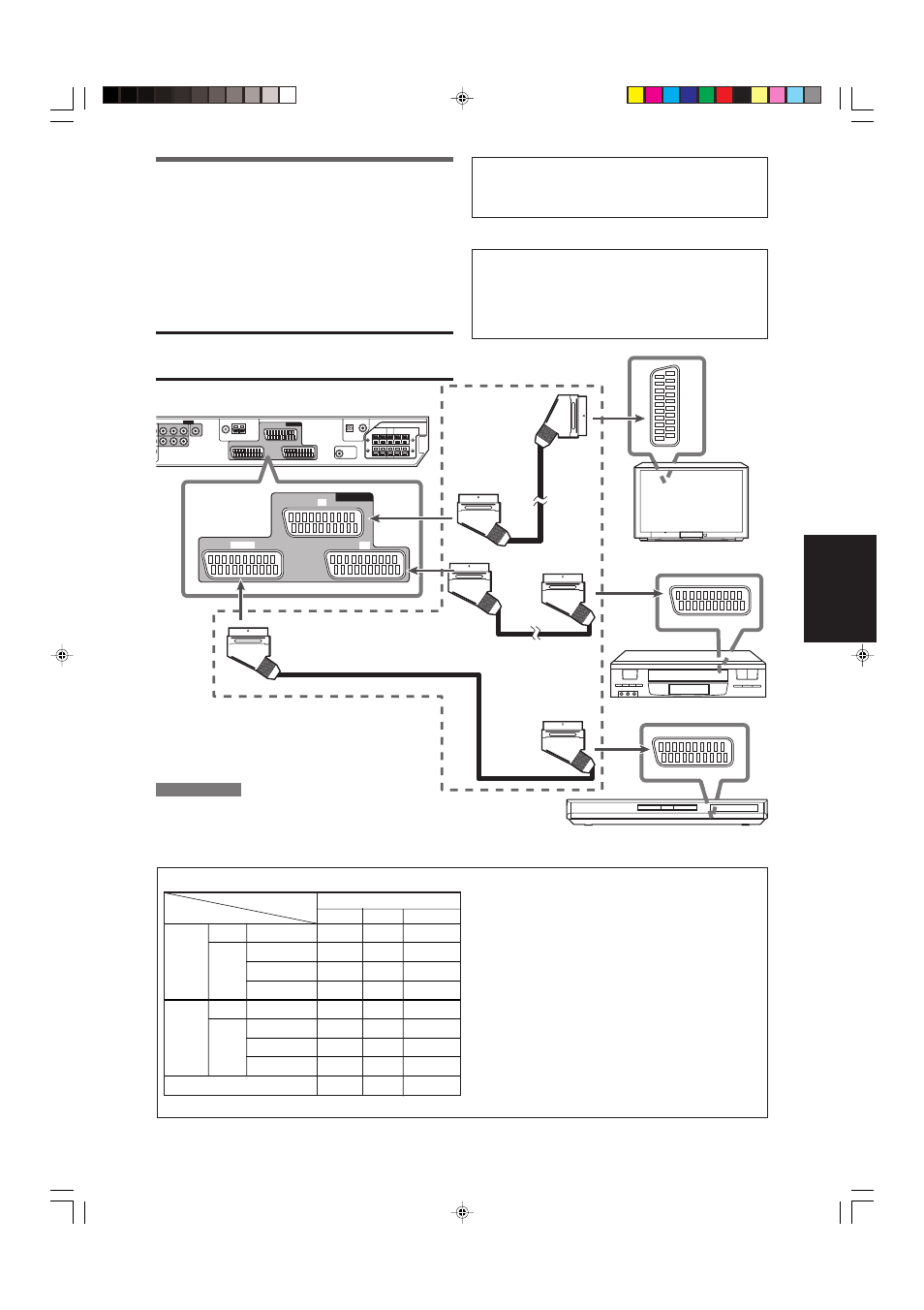

Teлeвизop
Кабель SCART (не входит в комплект)
Подсоединение видеокомпонентов
Coeдиинение SCART
Можно смотреть изображение и слушать звук,
поступающие с источника, подключив источник
с помощью кабеля SCART.
• Если видеокомпоненты снабжены цифровыми выходами,
также подключите их с помощью цифровых разъемов, как
описано в разделе „Цифровые подключения” (см. стр. 9).
Используя эти разъемы, можно значительно улучшить
качество звука.
ВНИМАНИЕ:
При включении устройства, улучшающего звук - например,
графического эквалайзера - между источником и ресивером,
могут наблюдаться искажения звука.
ПРИМЕЧАНИЕ
Если телевизор снабжен несколькими разъемами SCART,
уточните в инструкции, какой видеосигнал соответствует
каждому разъему, чтобы правильно подключить кабель
SCART.
Видеомагнитофон
Продолжение на следующей странице
*1 Только при использовании TV Direct (см. стр. 12).
*2 Сигналы, выходящие через разъем SCART, не могут
поступать через тот же разъем SCART.
*3 Формат выходящих видеосигналов должен совпадать с
форматом входящих видеосигналов. Например, если на
ресивер поступают сигналы S-video, никакие другие
сигналы, кроме S-video, не могут исходить из этого
ресивера.
Параметры видеосигналов входа/выхода уточните
в руководствах видеокомпонентов.
*4 Сигналы T-V LINK всегда проходят через ресивер.
VCR
TV
DVR/DVD
AV IN/OUT
Устройство записи DVD или
проигрыватель DVD
Характеристики разъема SCART
Название разъема
TV
VCR DVR/DVD
L/R
{
{
{
Композитный
{
{
{
–
{
{
R G B
–
{
{
L/R
{*1
{
{
Композитный
{*2*3 {*2*3
{*2*3
{*3
–
–
R G B
{*3
–
–
T-V LINK
{*4
{*4
{*4
{: Есть
–
: Нет
В х о д
Компо-
з и т н ы й
В ы х о д
Компо-
з и т н ы й
S-video(Y/C)
Видео
З в у к
Видео S-video(Y/C)
З в у к
