506 Ручное управление и наладка
14.9
Ус
та
н
о
в
ка
к
оор
динат
то
ч
ки
прив
язки
с
по
м
о
щью
тре
хмерног
о
из
мерительног
о
щупа
Определение угла между опорной осью угла и кромкой
заготовки
U Выберите функцию ощупывания: нажмите Softkey
ОЩУПЫВАНИЕ ROT
U Угол разворота: запишите отображаемый угол
поворота, если впоследствии захотите
восстановить выполненный ранее разворот
плоскости обработки
U Выполните разворот плоскости обработки по
стороне, используемой для сравнения (смотри
„Компенсация наклонного положения заготовки с
помощью трехмерного измерительного щупа” на
странице 490)
U С помощью Softkey ОЩУПЫВАНИЕ ROT выведите
индикацию угла между опорной осью угла и
кромкой заготовки в качестве угла разворота
U Отмените разворот плоскости обработки или
восстановите первоначальный разворот
плоскости обработки
U Назначьте для угла разворота записанное
значение

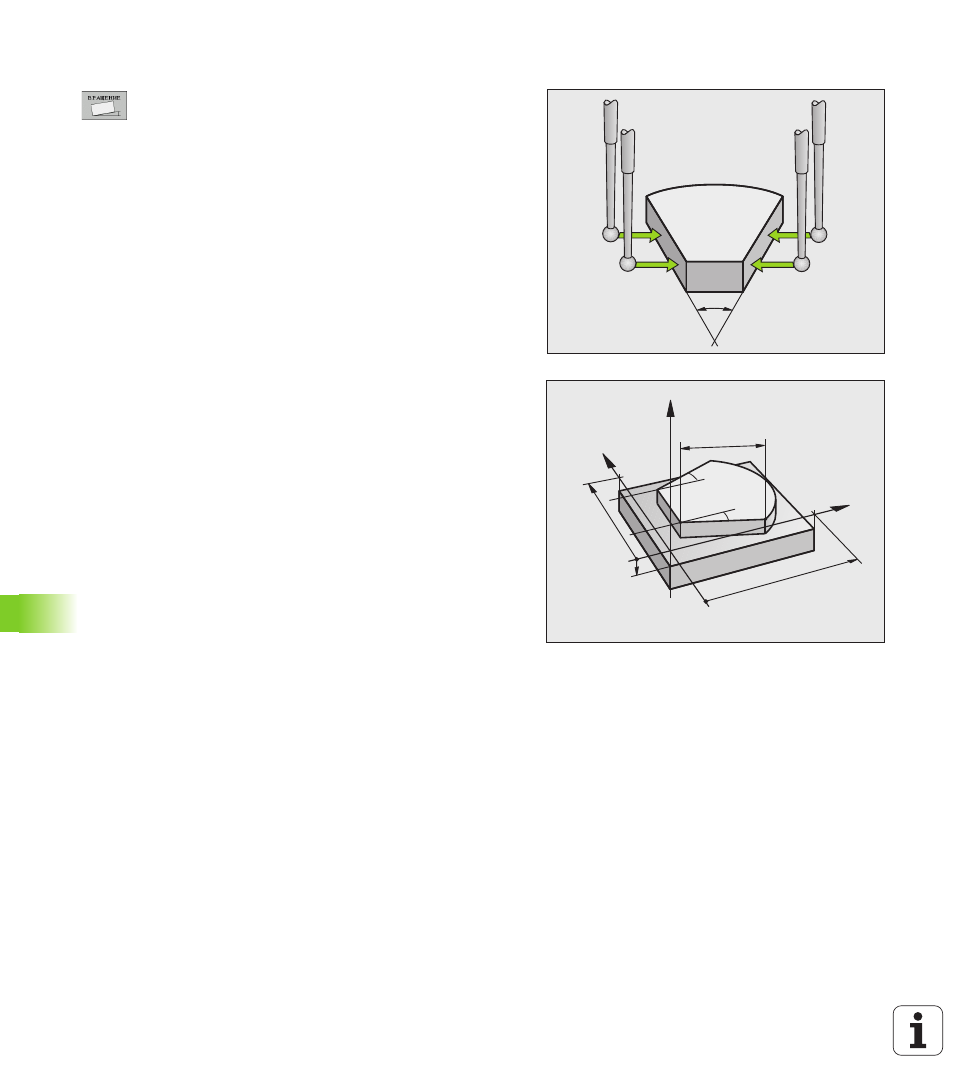

Определение угла между двумя кромками заготовки
U Выберите функцию ощупывания: нажмите Softkey
ОЩУПЫВАНИЕ ROT
U Угол разворота: запишите указанный угол разворота, если
впоследствии захотите восстановить выполненный ранее
разворот плоскости обработки
U Выполните разворот плоскости обработки для первой стороны
(смотри „Компенсация наклонного положения заготовки с
помощью трехмерного измерительного щупа” на странице 490).
U Ощупывание второй стороны производится как же, как при
развороте плоскости обработки, не задавайте для угла
разворота значение, равное 0!
U С помощью Softkey ОЩУПЫВАНИЕ ROT отобразите угол РА
между кромками заготовки как угол разворота
U Отмените разворот плоскости обработки или восстановите
первоначальный разворот плоскости обработки: задайте для
угла разворота записанное значение
PA
–10
100
a?
a?
L?
X
Z
Y
100
