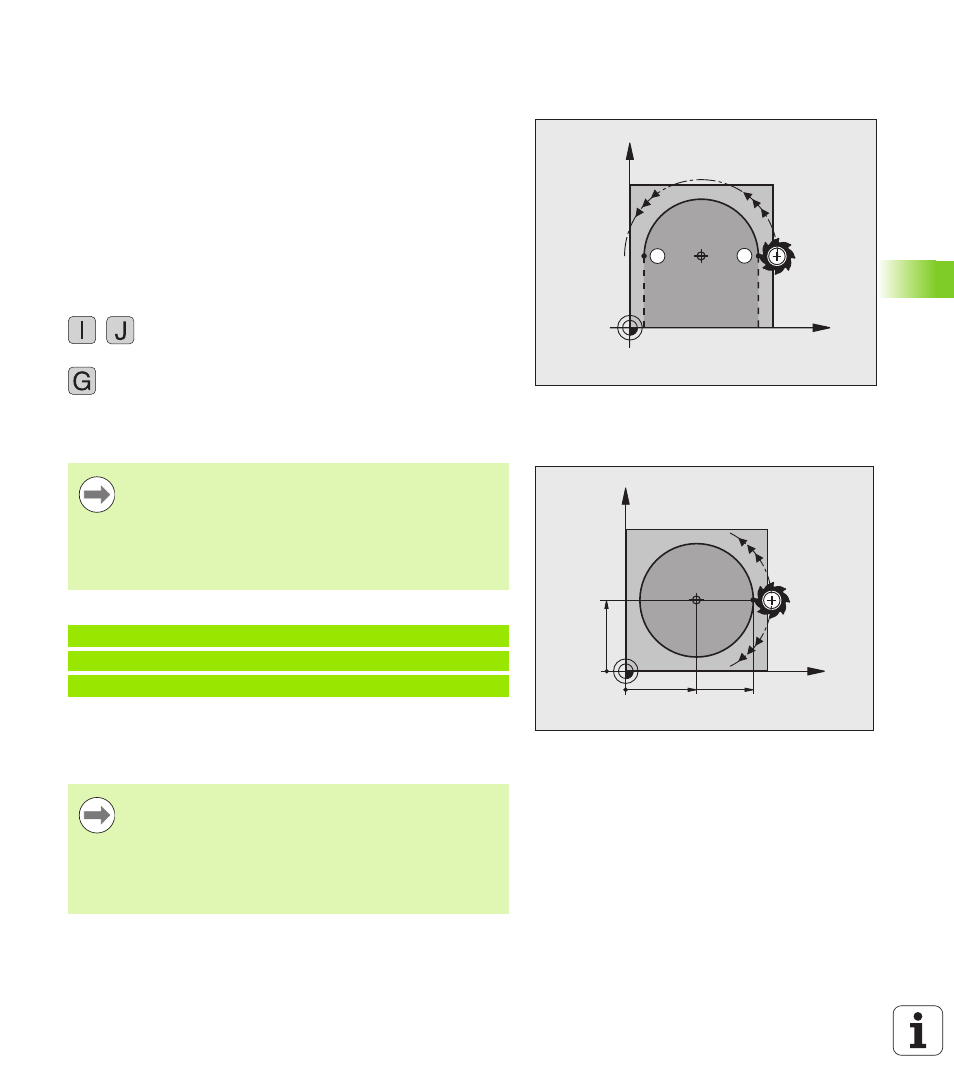

Круговая траектория C с центром
окружности CC
Перед программированием круговой траектории задайте центр
окружности I, J. Последняя запрограммированная перед круговой
траекторией позиция инструмента является ее начальной точкой.
Направление вращения
„ По часовой стрелке: G02
„ Против часовой стрелки: G03
„ Без указания направления вращения: G05. Система ЧПУ
перемещается по круговой траектории с последним
запрограммированным направлением вращения
U Переместите инструмент в точку старта круговой траектории
U Введите координаты центра окружности
U Введите координаты конечной точки дуги
окружности, если необходимо:
U Подача F
U Дополнительная M-функция
Примеры NC-кадров
Полная окружность
Задайте для конечной точки те же координаты, что и для
начальной точки.
S E
X
Y
CC
X
Y
25 45
25
CC
DR+
DR–
Система ЧПУ выполняет круговые перемещения, как
правило, в активной плоскости обработки. Если
программируются окружности, не лежащие в активной
плоскости обработки, например, G2 Z... X... для оси
инструмента Z с одновременным вращением, система
ЧПУ выполняет движение по пространственной
окружности, т.е. в 3 осях.
N50 I+25 J+25 *
N60 G01 G42 X+45 Y+25 F200 M3 *
N70 G03 X+45 Y+25 *
Начальная точка и конечная точка движения по
окружности должны лежать на круговой траектории.
Допуск ввода: до 0,016 мм (выбирается с помощью
MP7431).
Наименьшая окружность, по которой может
производиться перемещение - 0,0016 мкм.
