474 Ручное управление и наладка
14.5
Ус
та
н
о
в
ка
то
ч
ки
прив
язки
бе
з 3D-
щупа

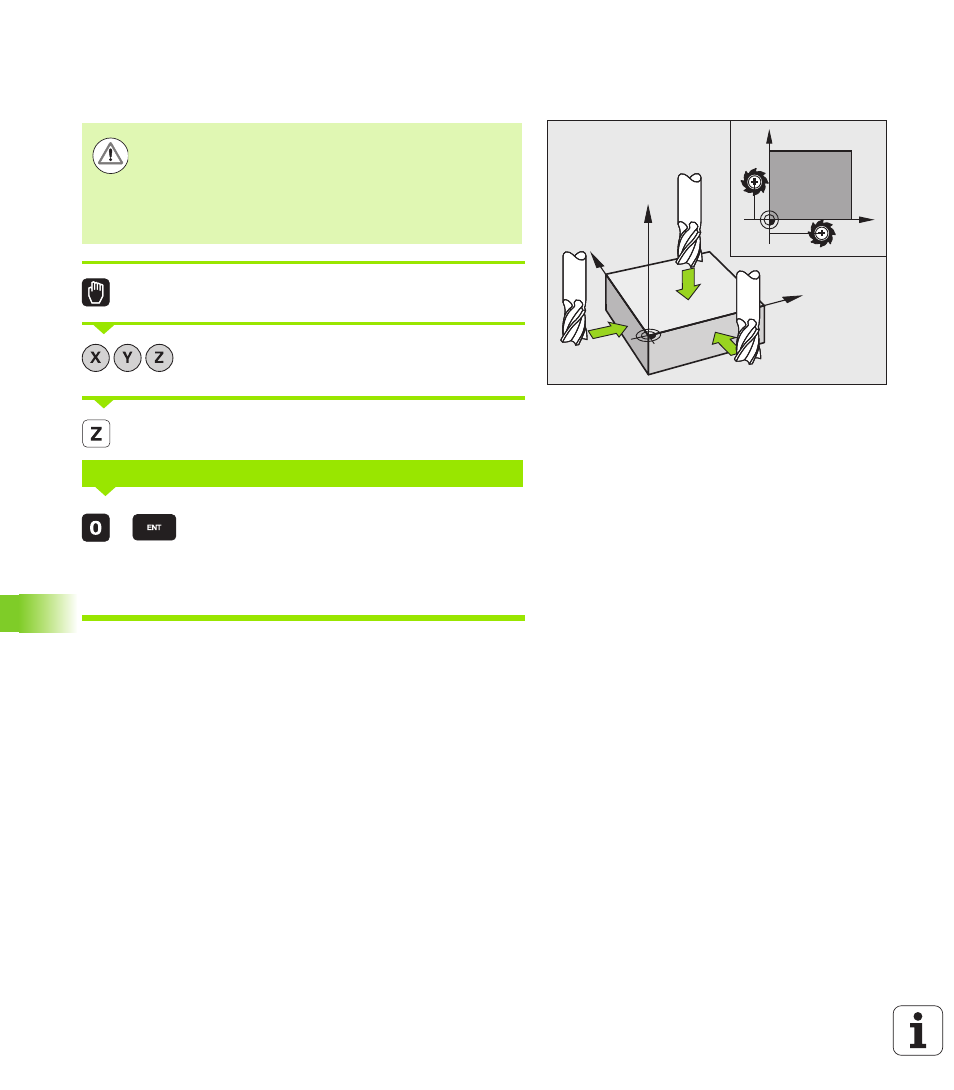

Назначение координат точки привязки с
помощью клавиш оси
Выберите режим работы Ручное управление
Осторожно перемещайте инструмент до тех пор,
пока он не коснется заготовки
Выберите ось (все оси также можно выбирать на
ASCII-клавиатуре)
Нулевой инструмент, ось шпинделя: установите
индикацию на известную позицию заготовки
(например, 0) или введите толщину d листа. На
плоскости обработки: учитывайте радиус
инструмента
Точки привязки остальных осей назначаются таким же образом.
Если по оси подачи используется предварительно настроенный
инструмент, следует установить индикацию оси подачи на длину
L инструмента или на сумму Z=L+d.
Y
X
Z
X
Y
-R
-R
Меры предосторожности
Если на поверхности заготовки не должен остаться
след касания, на заготовку укладывается лист
металла известной толщины d. Тогда для точки
привязки вводится значение, увеличенное на
величину d.
НАЗНАЧЕНИЕ КООРДИНАТ ТОЧКИ ПРИВЯЗКИ Z=
