Первые шаги в работе с системой iTNC 530
1.3
Программиров
ание
перв
ой
части
Программирование простого контура

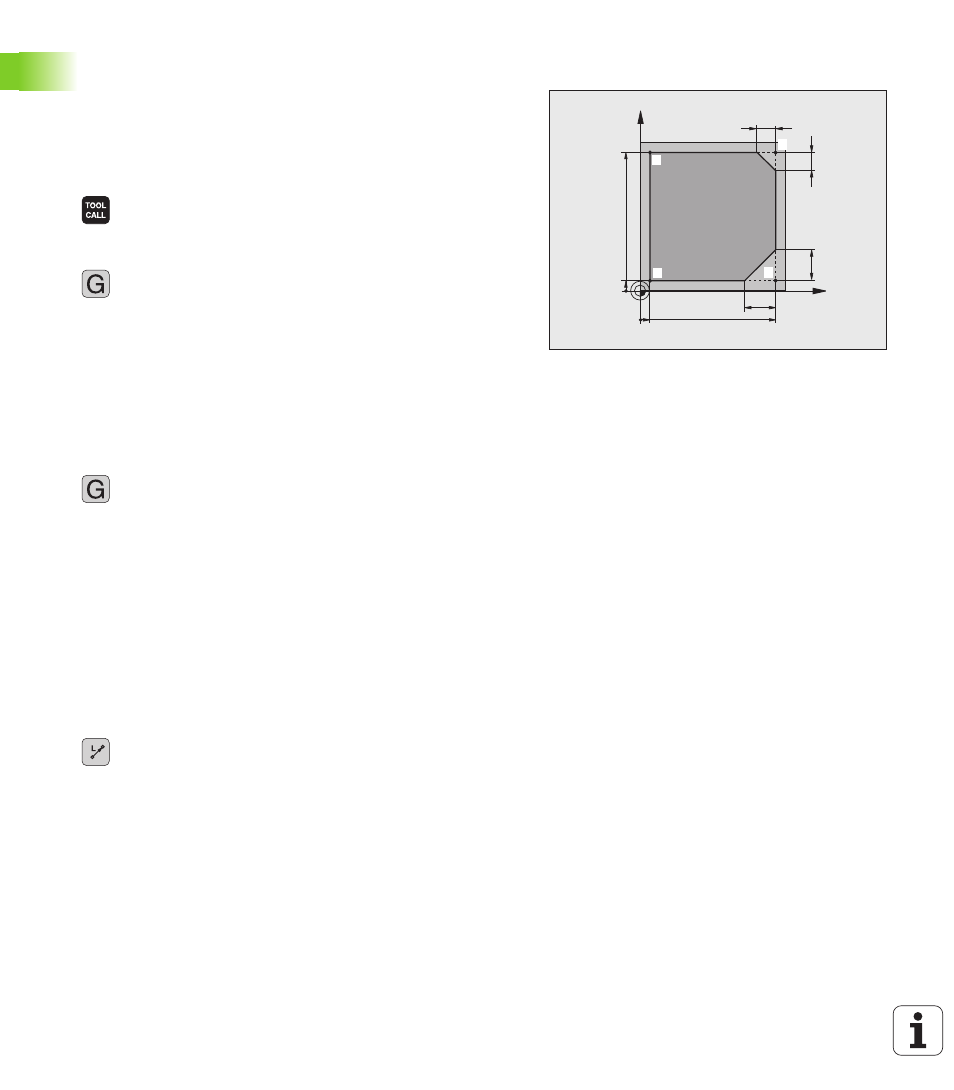

Вокруг контура, показанного на рисунке справа, должно быть
однократно выполнено фрезерование на глубине 5 мм.
Определение заготовки уже было сделано оператором. После
того, как вы с помощью функциональной клавиши открыли
диалоговое окно, введите все данные, которые запрашиваются
ЧПУ в заглавной строке дисплея.
U
Вызов инструмента: введите все данные
инструмента. Каждый раз подтверждайте ввод
кнопкой ENT, не забывайте указывать ось
инструмента
U
Отвод инструмента: нажмите оранжевую клавишу
оси Z, чтобы обеспечить вывод из материала на
оси инструмента, и введите значение для
позиции, к которой подводится инструмент,
например, 250. Подтвердите ввод кнопкой ENT
U
Корр. на радиус: RL/RR/без коррекции?,
подтвердите кнопкой ENT: коррекция на радиус не
активируется
U
Дополнительная функция M? подтвердите
клавишей END: система ЧПУ сохранит введенный
кадр перемещения
U
Предварительное позиционирование инструмента
в плоскости обработки: нажмите оранжевую
клавишу оси X и введите значение позиции, к
которой подводится инструмент, например, -20
U
нажмите оранжевую клавишу оси Y и введите
значение для позиции, к которой подводится
инструмент, например, - 20. Подтвердите ввод
кнопкой ENT
U
Корр. на радиус: RL/RR/без коррекции?,
подтвердите кнопкой ENT: коррекция на радиус не
активируется
U
Дополнительная функция M? подтвердите
клавишей END: система ЧПУ сохранит введенный
кадр перемещения
U
Перемещение инструмента на глубину: нажмите
оранжевую клавишу оси и введите значение для
позиции, к которой подводится инструмент,
например, - 5. Подтвердите ввод кнопкой ENT
U
Корр. на радиус: RL/RR/без коррекции?,
подтвердите кнопкой ENT: коррекция на радиус не
активируется
U
Подача F=? Введите скорость подачи при
позиционировании, например, 3000 мм/мин,
подтвердите ввод клавишей ENT
U
Дополнительная функция M? Включите шпиндель
и СОЖ, например, M13, подтвердите кнопкой
END: система ЧПУ сохранит введенный кадр
перемещения
X
Y
9
5
95
5
10
10
20
20
1
4
2
3
0
0
