Программирование: программирование контуров
6.2
Основная
инф
о
р
м
ация
о
фу
н
кц
и
я
х
траект
орий

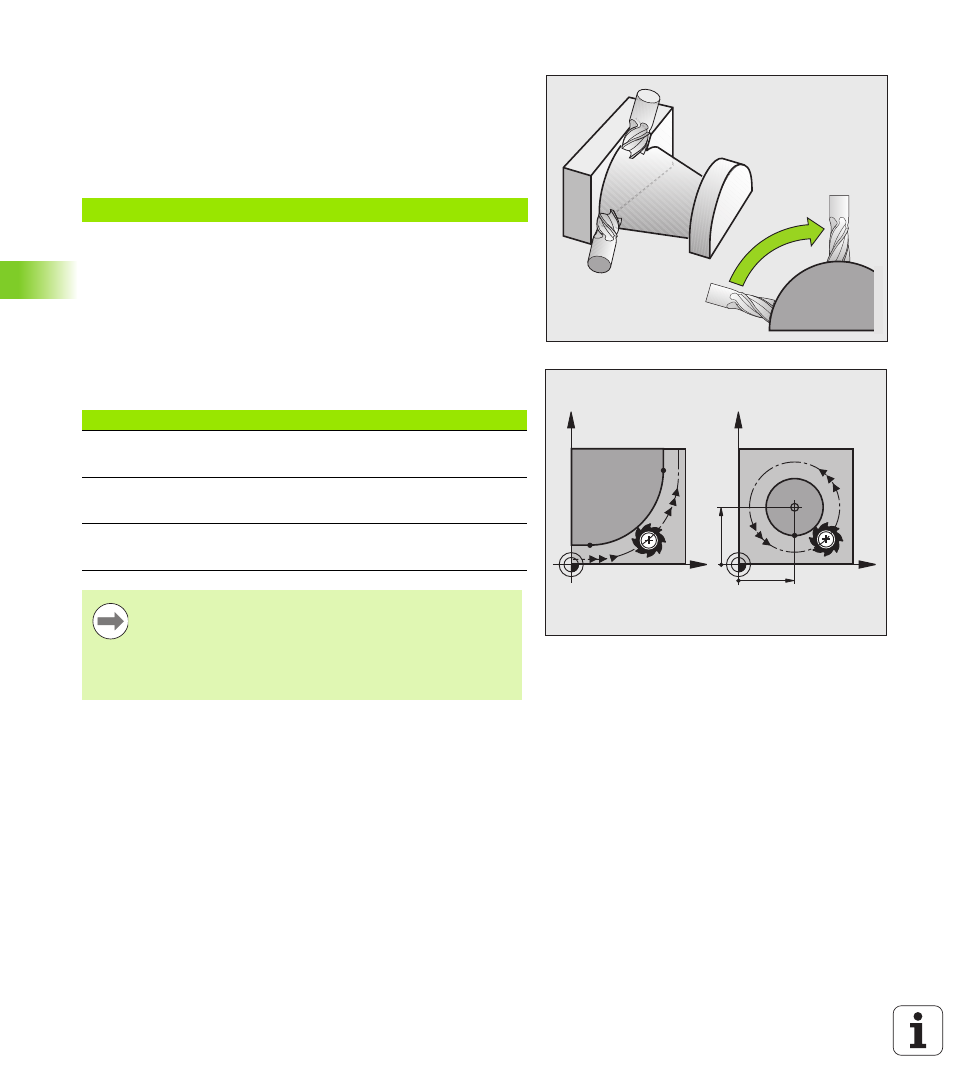

Ввод более чем трех координат
Одновременное управление системы ЧПУ может охватывать до 5
осей (ПО-опция). При 5-осевой обработке одновременно
перемещаются, например, 3 линейные оси и 2 оси вращения.
Программа для такой обработки обычно поставляется CAM-
системой и не может быть составлена на станке.
Пример:
Окружности и дуги окружностей
При круговых движениях система ЧПУ перемещает две оси станка
одновременно: инструмент двигается относительно заготовки по
круговой траектории. Для круговых движений можно ввести центр
окружности CC.
Вместе с функциями траектории для дуг окружности
программируются окружности на главных плоскостях: главная
плоскость должна определяться при вызове инструмента TOOL
CALL путем определения оси шпинделя:
N123 G01 G40 X+20 Y+10 Z+2 A+15 C+6 F100 M3 *
X
Y
X
Y
CC
X
CC
Y
CC
Ось шпинделя
Главная плоскость
(G17)
XY, а также
UV, XV, UY
(G18)
ZX, а также
WU, ZU, WX
(G19)
YZ, а также
VW, YW, VZ
Окружности, не лежащие параллельно к главной
плоскости, программируются при помощи функции
"Наклон плоскости обработки" (см. Руководство
пользователя по циклам, цикл 19, ПЛОСКОСТЬ
ОБРАБОТКИ) или при помощи Q-параметров (смотри
