14.7 Калибровка трехмерного
измерительного щупа
Введение
Для того, чтобы можно было точно определить фактическую точку
переключения трехмерного измерительного щупа, нужно
откалибрировать измерительный щуп, иначе ЧПУ не сможет
получить точные результаты измерений.
При калибровке ЧПУ определяет "рабочую" длину
измерительного стержня и "рабочий" радиус наконечника щупа.
Для калибровки трехмерного измерительного щупа следует
зажать регулировочное кольцо, имеющее известную высоту и
внутренний радиус, на столе станка.

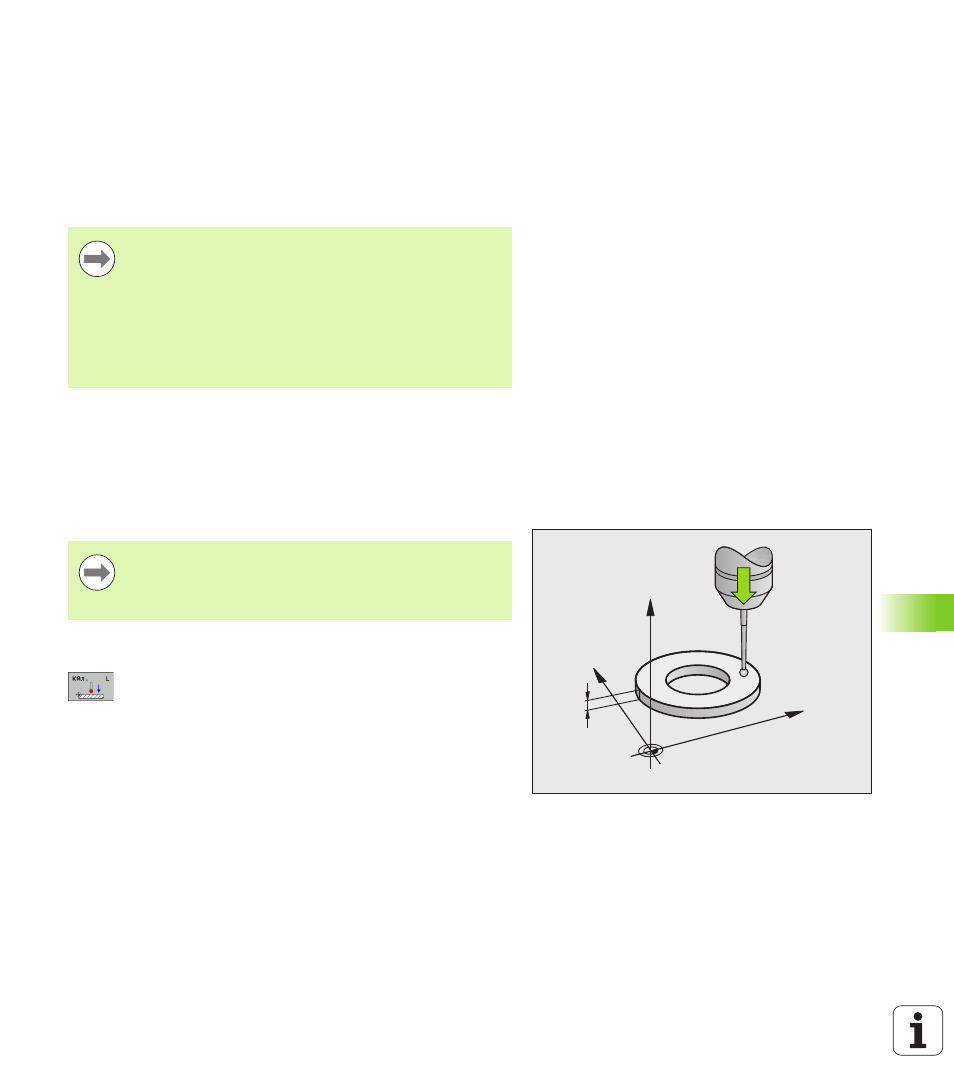

Калибровка рабочей длины
U Назначьте точку привязки на оси шпинделя таким образом,
чтобы для стола станка действовало: Z=0.
U Выберите функцию калибровки длины щупа:
нажмите Softkey ФУНКЦИЯ ОЩУПЫВАНИЯ и KAL.
L. ЧПУ выведет на экран окно меню с четырьмя
полями ввода
U Введите ось инструмента (клавиша оси)
U Точка привязки: введите высоту регулировочного
кольца
U В пунктах меню "Рабочий радиус наконечника
щупа" и "Рабочая длина" не требуется вводить
каких-либо данных
U Установите измерительный щуп вплотную над
поверхностью регулировочного кольца
U Если необходимо, измените направление
перемещения: выберите его с помощью Softkey
или клавиш со стрелками
U Ощупывание поверхности: нажмите внешнюю
клавишу СТАРТ
Следует всегда калибровать измерительный щуп при:
„ вводе в эксплуатацию
„ поломке щупа
„ смене щупа
„ изменении подачи ощупывания
„ ошибках, вызванных, например, нагреванием станка
„ изменении активной оси инструмента
5
Y
X
Z
Рабочая длина измерительного щупа всегда
отсчитывается от точки привязки инструмента. Как
правило, производитель станка устанавливает точку
привязки инструмента на конце шпинделя.
