426 Программирование: многоосевая обработка
12.5 Peripheral Milling:
тре
х
мерная
поправка
на
радиу
с
с
ориентацией инстр
умента
12.5 Peripheral Milling: трехмерная
поправка на радиус с
ориентацией инструмента
Применение
При использовании функции "Peripheral Milling" ЧПУ смещает
инструмент перпендикулярно направлению движения и
перпендикулярно направлению инструмента на сумму дельта-
значений DR (таблица инструментов и T-кадр). Направление
коррекции устанавливается с помощью поправки на радиус

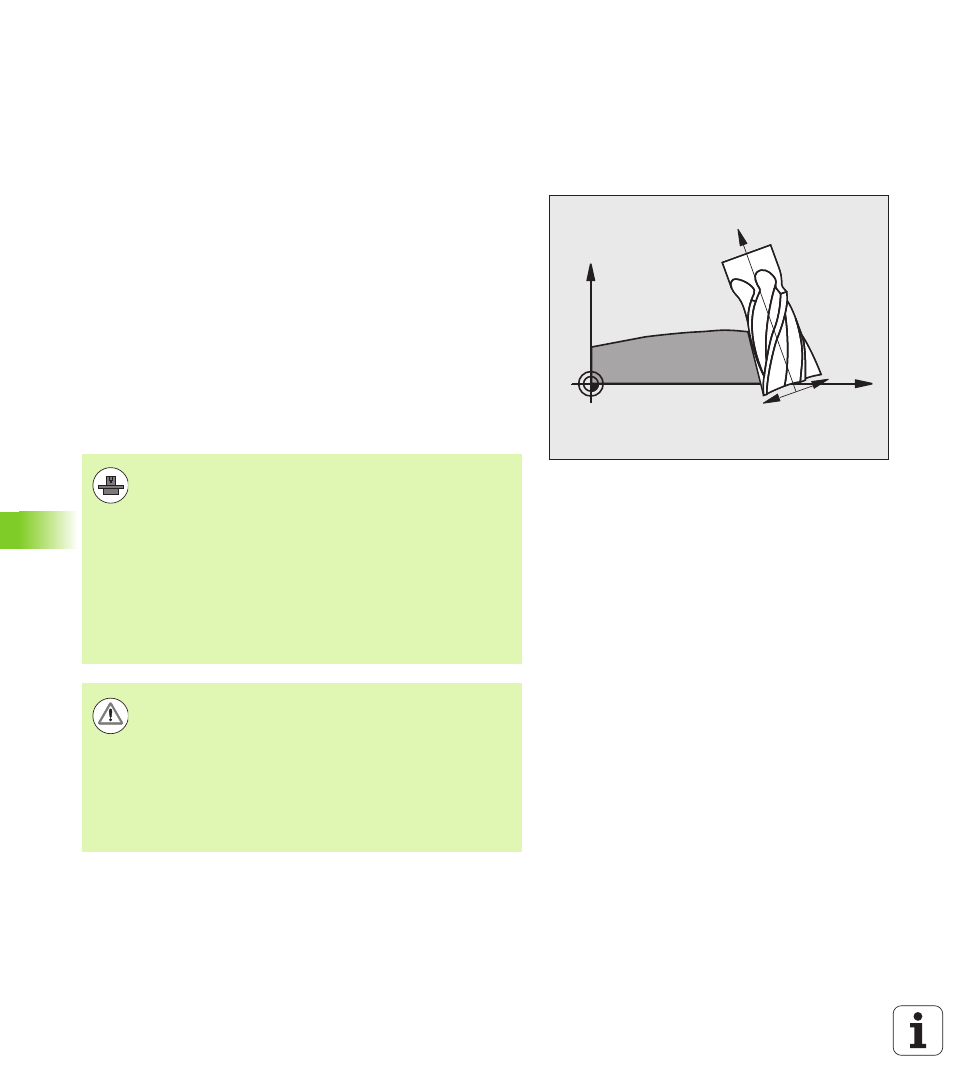

G41/G42 (см. рис. справа вверху, направление движения Y+).
Чтобы система ЧПУ могла достичь заданной ориентации
инструмента, следует активировать функцию M128 (смотри
„Сохранение положения вершины инструмента при
позиционировании осей наклона (TCPM): M128 (ПО-опция 2)” на
странице 420), а затем активировать поправку на радиус
инструмента. Тогда ЧПУ автоматически позиционирует оси
вращения станка таким образом, чтобы инструмент достиг
ориентации инструмента с активной коррекцией, заданной с
помощью координат осей вращения.
Ориентацию инструмента можно определить с помощью G01-
кадра, как описано ниже.
X
Z
RL
RR
Эта функция возможна только на станках, в которых
для конфигурации осей наклона можно определить
пространственный угол. Следуйте указаниям
инструкции по обслуживанию станка.
ЧПУ может автоматически позиционировать оси
вращения не на всех станках. Следуйте указаниям
инструкции по обслуживанию станка.
Обратите внимание на то, что ЧПУ выполняет
коррекцию на заданные дельта-значения. Заданный
в таблице инструментов радиус инструмента R не
влияет на коррекцию.
Осторожно, опасность столкновения!
При использовании станков, оси вращения которых
допускают наличие только ограниченной области
перемещения, во время автоматического
позиционирования могут появиться движения, для
выполнения которых будет необходим, например,
поворот стола на 180°. Обратите внимание на риск
столкновения головки с заготовкой или с зажимными
приспособлениями.
