Инструкция по эксплуатации HEIDENHAIN iTNC 530 (606 42x-01) ISO programming
Страница 205
HEIDENHAIN iTNC 530
205
6.4
Движ
ение
по
траект
ории
–
декар
товы
к
оор
динаты
Прямая на ускоренном ходу G00
Прямая с подачей G01 F
Система ЧПУ перемещает инструмент по прямой от его текущей
позиции к конечной точке прямой. Начальная точка является
конечной точкой предыдущего кадра.
U
Координаты конечной точки прямой, если
необходимо
U
Поправка на радиус G41/G42/G40
U
Подача F
U
Дополнительная M-функция
Примеры NC-кадров
Ввод фактической позиции
Кадр прямой (G01-кадр) можно формировать также с помощью
клавиши „ПРИСВОЕНИЕ ФАКТИЧЕСКОЙ ПОЗИЦИИ“:
U
В режиме работы “Ручное управление” следует переместить
инструмент в позицию, которую вы намерены ему присвоить
U
Переключите индикацию дисплея на
"Программирование/редактирование"
U
Выберите кадр программы, за которым должен быть вставлен
L-кадр
U
Нажмите кнопку „ПРИСВОЕНИЕ ФАКТИЧЕСКОЙ
ПОЗИЦИИ“: ЧПУ сформирует L-кадр с
координатами фактической позиции

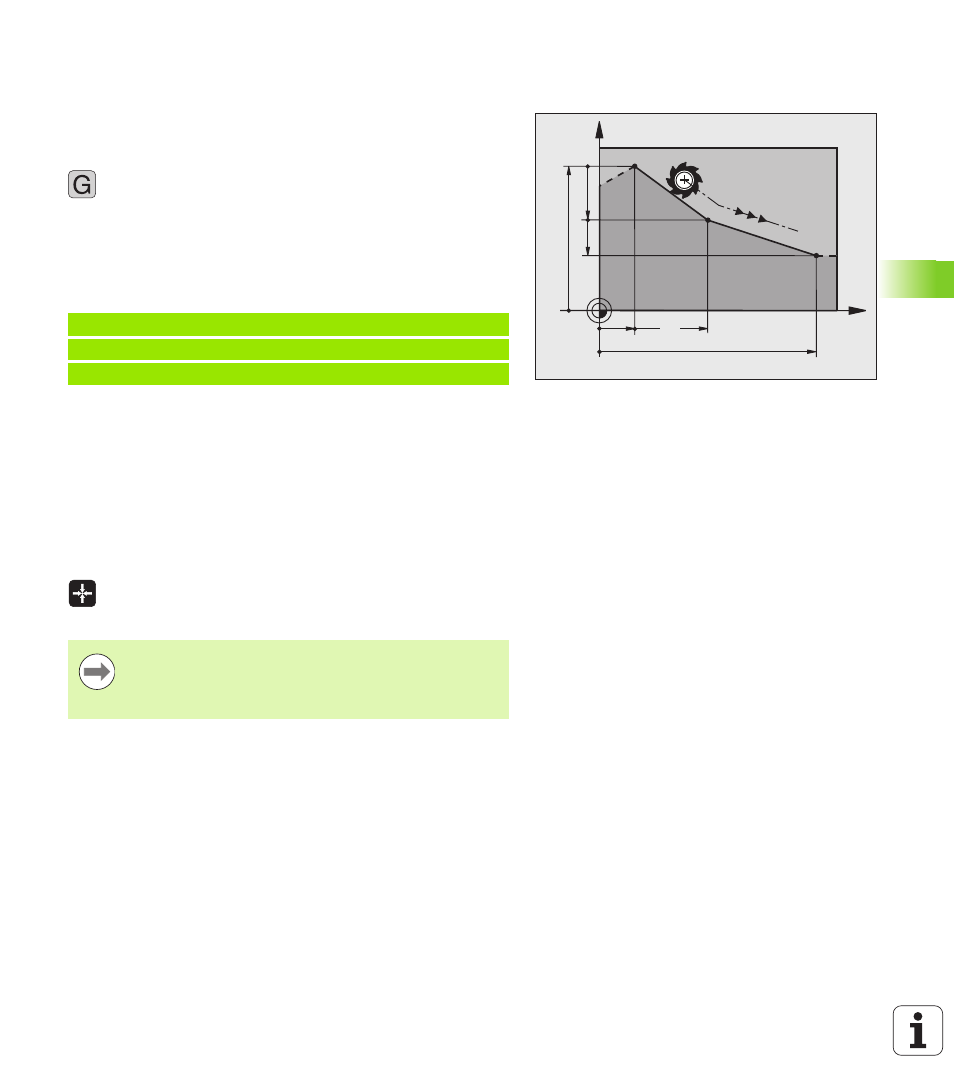

X
Y
60
15
40
10
10
20
N70 G01 G41 X+10 Y+40 F200 M3 *
N80 G91 X+20 Y-15 *
N90 G90 X+60 G91 Y-10 *
Количество осей, сохраняемых в памяти системой
ЧПУ в G01-кадре, задается MOD-функцией (смотри
„Выбор оси для генерирования G01-кадра”,
