HEIDENHAIN iTNC 530
191
5.3
Коррекция
инстр
умента

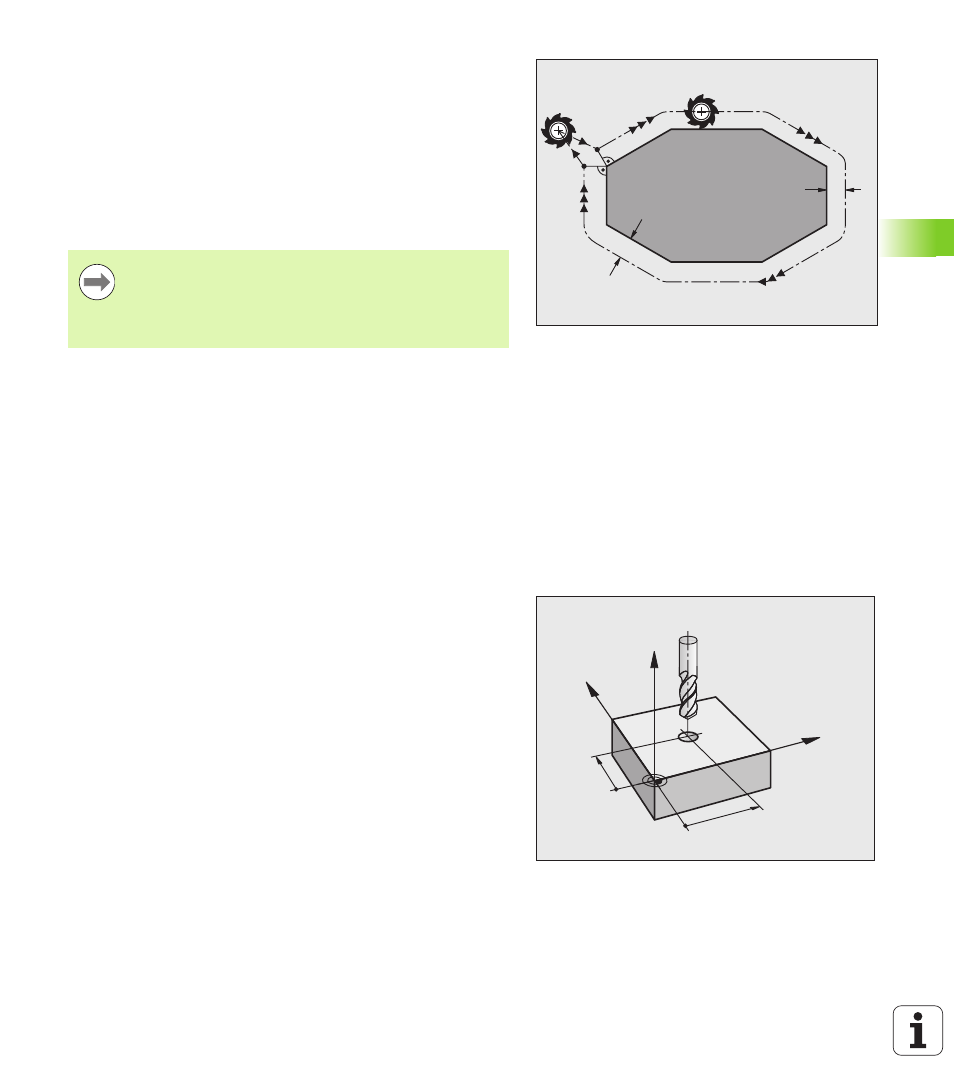

Коррекция на радиус инструмента
Кадр программы для перемещения инструмента содержит
G41 или G42 для коррекции на радиус
G43 или G44 для коррекции на радиус в случае перемещения
параллельно оси
G40, если коррекция на радиус не должна выполняться
Коррекция на радиус начинает учитываться сразу после вызова
инструмента и его перемещения с помощью кадра прямых на
плоскости обработки с G41 или G42.
При поправке на радиус система ЧПУ учитывает как дельта-
значения из кадра T, так и дельта-значения из таблицы
инструментов.
Величина поправки = R + DR
TOOL CALL
+ DR
TAB
, где
Движения по траектории без поправки на радиус: G40
Инструмент и его центр перемещаются на плоскости обработки по
запрограммированной траектории или на запрограммированные
координаты.
Применение: сверление, предварительное позиционирование.
R
R
G40
G41
Система ЧПУ отменяет поправку на радиус, если:
программируется кадр прямых с G40
программируется вызов PGM CALL
вызывается новая программа с помощью PGM MGT
R:
Радиус инструмента R из G99-кадра или из
таблицы инструментов
DR
TOOL CALL
:
Припуск DR для радиуса из T-кадра (не
учитывается при отображении позиции)
DR
TAB:
Припуск DR для радиуса из таблицы
инструментов
Y
X
Z
X
Y
