HEIDENHAIN iTNC 530 207
6.4
Движ
ение
по
траект
ории
–
декар
товы
к
оор
динаты

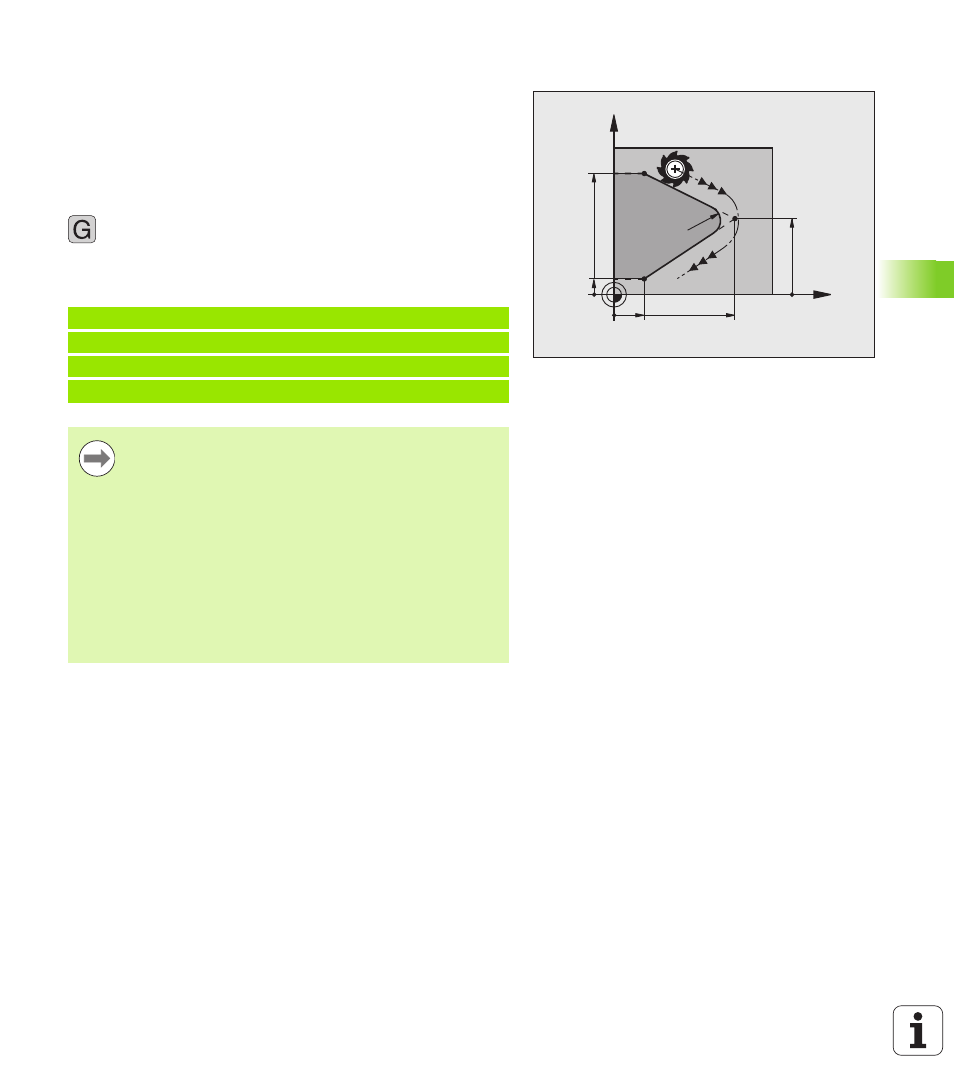

Скругление углов G25
Функция G25 скругляет углы контура.
Инструмент перемещается по круговой траектории, плавно
примыкающей как к предыдущему, так и к последующему
элементу контура.
Закругление должно выполняться при помощи вызванного в
данный момент инструмента.
U Радиус скругления: радиус дуги окружности, если
необходимо:
U Подача F (активна только в G25-кадре)
Примеры NC-кадров
X
Y
40
40
R5
5
10
25
5 L X+10 Y+40 RL F300 M3
6 L X+40 Y+25
7 RND R5 F100
8 L X+10 Y+5
Предыдущий и последующий элемент контура
должны содержать обе координаты плоскости, на
которой производится скругление углов. Если контур
обрабатывается без поправки на радиус инструмента,
следует ввести обе координаты плоскости обработки.
Подвод к угловой точке не выполняется.
Запрограммированная в G25-кадре подача
действительна только в данном G25-кадре. Затем
снова принимается подача, запрограммированная
перед G25-кадром.
RND-кадр можно использовать для плавного подвода
к контуру.
