HEIDENHAIN iTNC 530 419
12.4
Д
о
по
лнительные
ф
у
нкции
для
ос
е
й
враще
н
ия

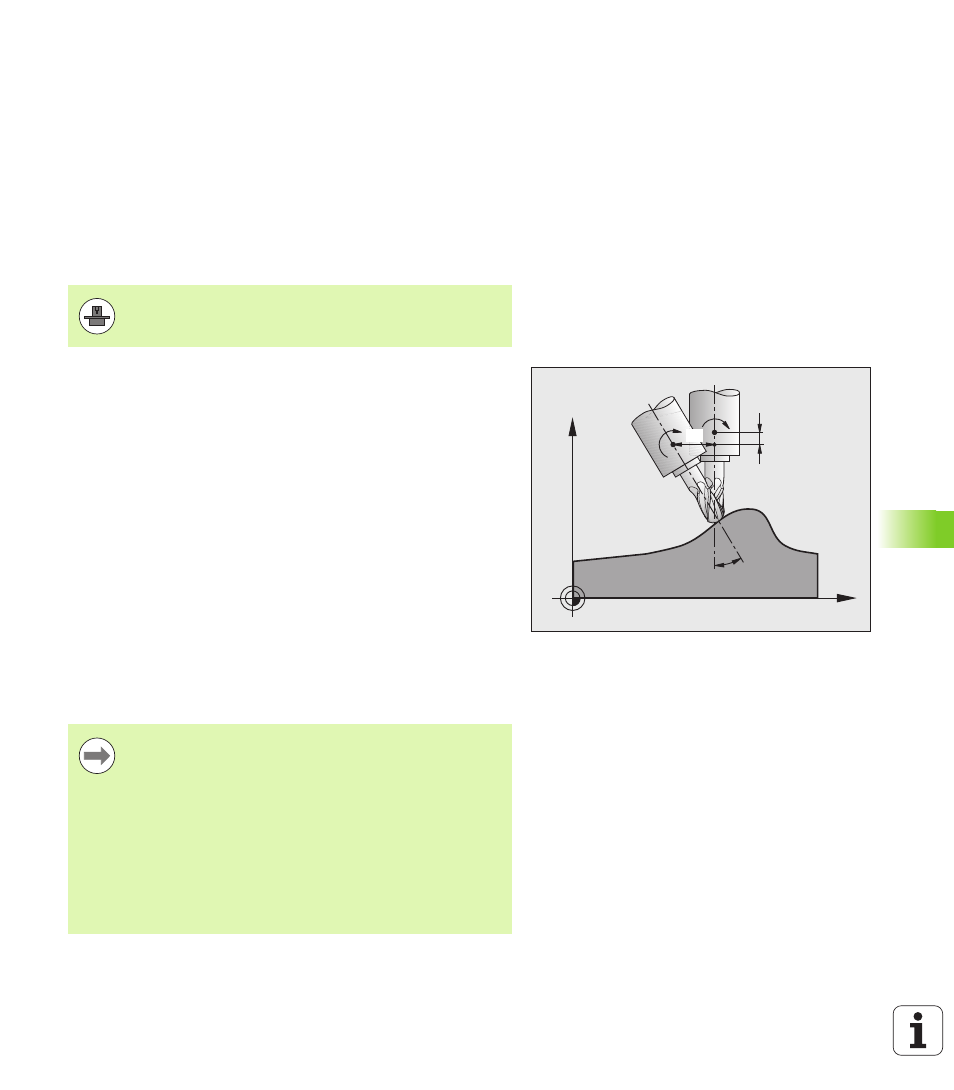

Автоматическая коррекция геометрии станка
при работе с осями наклона: М114 (ПО-опция 2)
Стандартная процедура
ЧПУ перемещает инструмент на установленные в программе
обработки позиции. Если в программе изменяется положение
одной из осей наклона, то постпроцессор должен рассчитать
возникшее в связи с этим смещение по линейным осям и
произвести перемещение в кадре позиционирования. Так как в
этом случае геометрия станка тоже имеет значение, для каждого
станка должна рассчитываться отдельная NC-программа.
Процедура работы с M114
Если в программе меняется положение управляемой оси наклона,
ЧПУ автоматически компенсирует смещение инструмента с
помощью трехмерной поправки на длину. Так как геометрия
станка сохраняется в машинных параметрах, ЧПУ также
автоматически компенсирует смещения для заданного станка.
Программы должны рассчитываться постпроцессором только
один раз, даже если они отрабатываются на разных станках с
ЧПУ.
Если у используемого станка отсутствуют оси наклона (поворот
головки осуществляется вручную, головка позиционируется с
помощью PLC), можно после M114 ввести действительное
положение поворотной головки (например, M114 B+45, Q-
параметры допускаются).
Поправка на радиус инструмента должна учитываться CAD-
системой или постпроцессором. Запрограммированная поправка
на радиус RL/RR приводит к возникновению сообщения об
ошибке.
Если ЧПУ производит поправку на длину инструмента,
запрограммированная подача относится к вершине инструмента,
в прочих случаях - к точке привязки инструмента.
Геометрия станка должна быть определена
производителем станка в описании кинематики.
X
Y
dB
dz dx
B
B
Если ваш станок оснащен управляемой поворотной
головкой, можно прерывать выполнение программы и
изменять положение оси наклона (например, с
помощью маховичка).
С помощью функции ПОИСК КАДРА N можно затем
продолжить программу обработки с места
прерывания. ЧПУ автоматически учитывает новое
положение оси наклона, если функция M114 активна.
Чтобы изменить положение наклонной оси с помощью
маховичка во вермя отработки программы,
используйте M118 вместе с M128.
