HEIDENHAIN iTNC 530
401
12.2 PLANE-
ф
ункция
:
нак
л
он
пл
о
ск
о
сти
обрабо
тки
(
ПО
-опция
1)
Определение плоскости обработки через
угол Эйлера: PLANE EULER
Применение
Углы Эйлера определяют плоскость обработки через повороты
вокруг наклоненной соответствующим образом системы
координат (до трех поворотов). Определение трем углам Эйлера
было дано швейцарским математиком Эйлером. При переносе
углов на систему координат станка возникают следующие
значения:

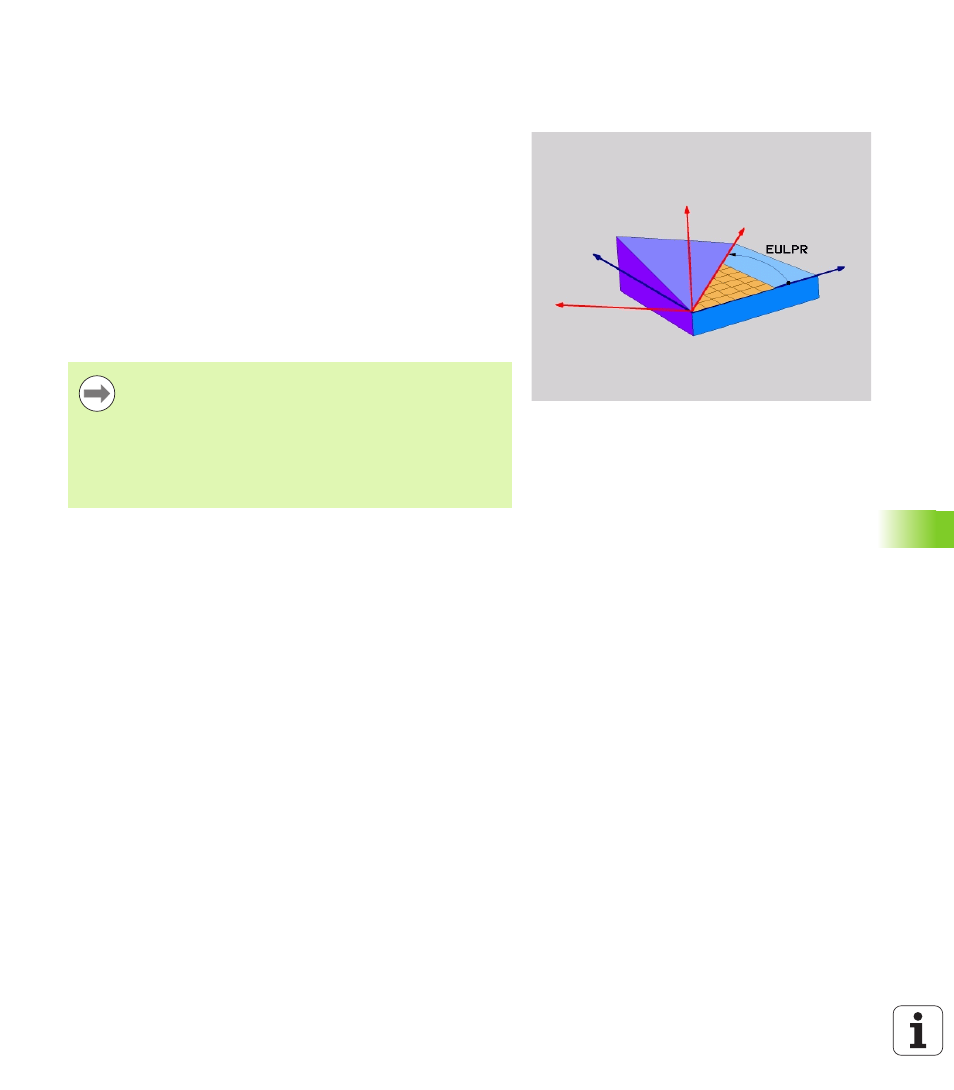

Угол прецессии
EULPR
Поворот системы координат вокруг оси Z-
Угол нутации
EULNU
Поворот системы координат вокруг
смещенной на угол прецессии X-оси
Угол вращения
EULROT
Поворот наклонной плоскости обработки
вокруг наклонной Z-оси
Учитывайте при программировании
Описанная выше последовательность поворотов
действует независимо от активной оси инструмента.
Описание параметров для процедуры работы при
позиционировании: Смотри „Задать процедуру работы
