Примеры
программиров
ания

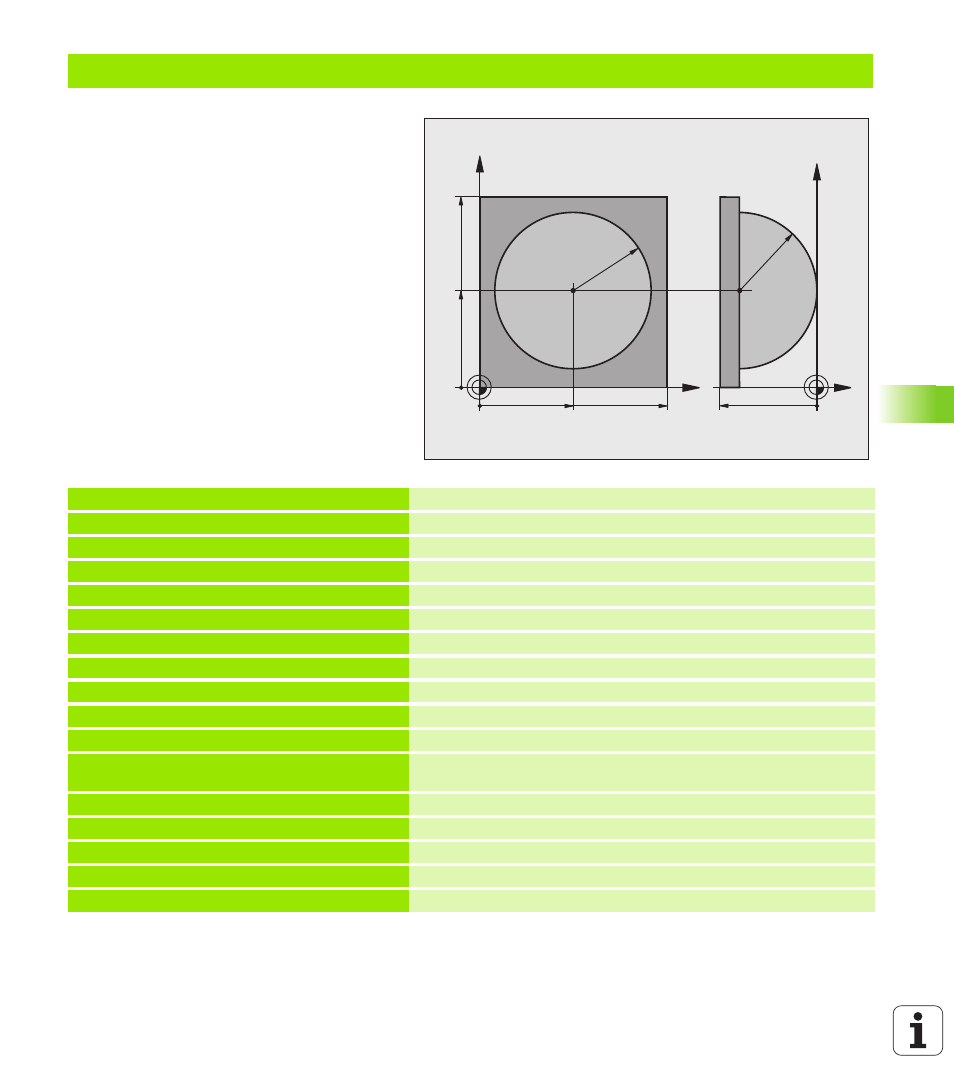

Пример: выпуклый наконечник с концевой фрезой
Отработка программы
„ Программа работает только с концевой
фрезой
„ Контур наконечника щупа образован
множеством небольших отрезков прямой
(Z/X-плоскость, определяемая через
параметр Q14). Чем меньший шаг угла
определен, тем более сглаженным будет
контур.
„ Количество проходов резки по контуру
определяется через шаг угла на плоскости
(через Q18)
„ Наконечник фрезеруется при помощи
трехмерной резки снизу вверх
„ Радиус инструмента корректируется
автоматически
%KUGEL G71 *
N10 Q1 = +50 * Центр X-оси
N20 Q2 = +50 * Центр Y-оси
N30 Q4 = +90 * Начальный угол, пространство (плоскость Z/X)
N40 Q5 = +0 * Конечный угол, пространство (плоскость Z/X)
N50 Q14 = +5 * Шаг угла в пространстве
N60 Q6 = +45 * Радиус наконечника щупа
N70 Q8 = +0 * Начальный угол, угловое положение на плоскости X/Y
N80 Q9 = +360 * Конечный угол, угловое положение на плоскости X/Y
N90 Q18 = +10 * Шаг угла на плоскости X/Y для черновой обработки
N100 Q10 = +5 * Припуск на радиус наконечника щупа для черновой обработки
N110 Q11 = +2 * Безопасное расстояние для предварительного
позиционирования по оси шпинделя
N120 Q12 = +350 * Подача при фрезеровании
N130 G30 G17 X+0 Y+0 Z-50 * Определение заготовки
N140 G31 G90 X+100 Y+100 Z+0 *
N160 T1 G17 S4000 * Вызов инструмента
N170 G00 G40 G90 Z+250 * Отвод инструмента
X
Y
50 100
100
Z
Y
-50
R45
50
R45
