Разделение экрана при редактировании
Изображение на дисплее при редактировании в smarT.NC зависит от
типа редактируемого файла.

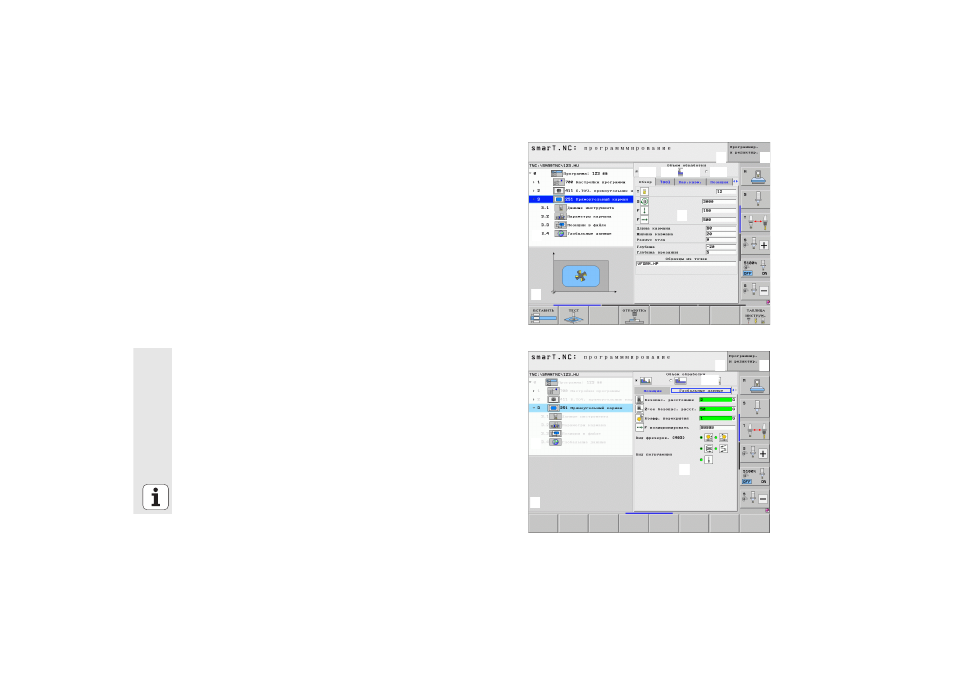

Редактирование программ-юнитов
1
1
2
1
3
1
4
1
4.1
1
4.2
1
4.3
1
4.4
1
5
1
1
2
1
3
1
4
1
4.5
1
5
1
Строка заголовка: тексты режимов работы, сообщения об
ошибках
2
Активный фоновый режим
3
Структура дерева (Treeview), в которой показаны единицы
обработки в упорядоченном виде
4
Окно формы с соответствующими параметрами ввода: в
зависимости от выбранного шага обработки может быть до пяти
меню:
4.1
: Обзорная форма
Чтобы выполнить соответствующий шаг обработки с
базовыми настройками, достаточно ввести параметры в
обзорное меню. Данные обзорной формы ввода состоят из
важнейших данных, которые также можно вводить и в
подробной форме
4.2
: Подробная форма Инструмент
Ввод дополнительных данных инструмента
4.3
: Подробная форма опциональных параметров
Ввод дополнительных, опциональных параметров обработки
4.4
: Подробная форма Позиции
Ввод дополнительных позиций обработки
4.5
: Подробная форма Глобальные данные
Список действительных глобальных данных
5
Окно вспомогательных изображений, в котором графически
отображается активный в форме параметр ввода
