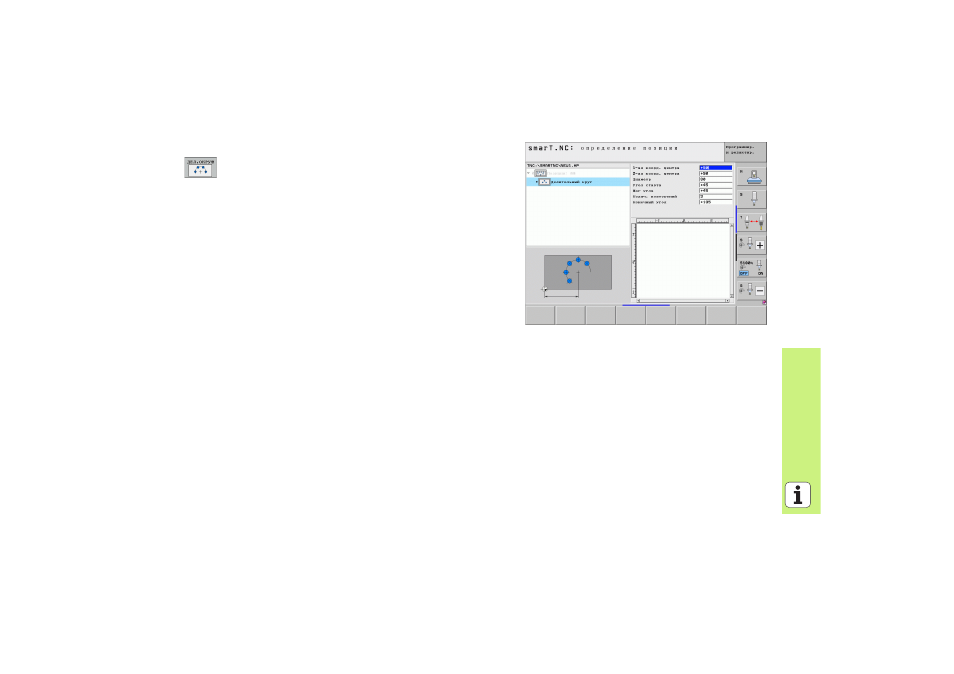

Сегмент окружности
U
Середина 1-ой оси: координата центра окружности
1
на главной оси плоскости обработки
U
Центральная точка 2-ой оси: координата центра
окружности
2
на вспомогательной оси плоскости
обработки
U
Диаметр: диаметр окружности
U
Начальный угол: полярный угол первой позиции
обработки. Опорная ось: главная ось активной
плоскости обработки (например, X для оси
инструмента Z). Значение может быть
положительным или отрицательным
U
Шаг угла: инкрементный полярный угол между двумя
отверстиями. Значение может быть положительным
или отрицательным. Изменив шаг угла, оператор
автоматически изменяет заданный конечный угол
U
Количество обработок: общее количество позиций
обработки на окружности
U
Конечный угол: полярный угол последнего
просверленного отверстия. Опорная ось: главная ось
активной плоскости обработки (например, X для оси
инструмента Z). Значение может быть
положительным или отрицательным. Изменяя
конечный угол, оператор автоматически изменяет
возможно заданный заранее шаг угла
