121

Зад

ан

и

е

пара

ме

тров

обрабо

тки

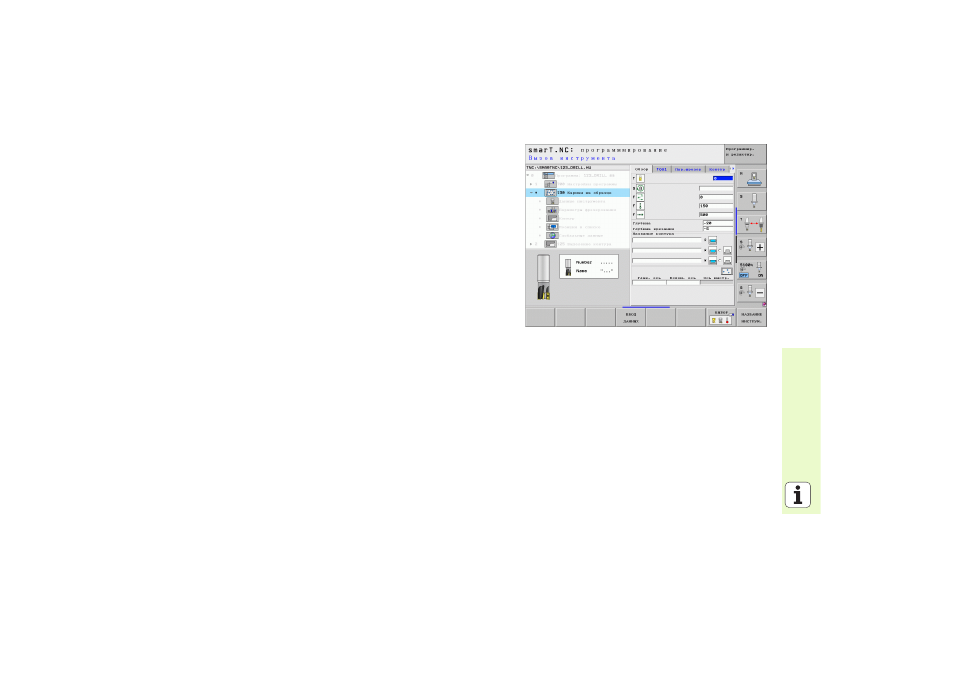

Юнит 130 Карман контура на образце точек (функция FCL 3)
С помощью данного юнита можно распределить и сделать выборку

кармана произвольной формы, который может содержать острова,

на произвольном образце точек.

При необходимости в подробной форме Контур можно присвоить

каждому подконтуру отдельную глубину (FCL2-функция). При этом

всегда начинайте с самого глубокого кармана.

Параметры в форме Обзор:

U

T: номер или название инструмента (для переключения нажмите

Softkey)

U

S: скорость вращения шпинделя [об/мин] или скорость резания

[м/мин]

U

F: подача врезания маятниковым движением [мм/мин], FU [мм/об]

или FZ [мм/зуб]. Чтобы задать перпендикулярное погружение в

материал, введите 0

U

F: подача врезания на глубину [мм/мин], FU [мм/об] или FZ [мм/зуб]

U

F: подача фрезерования [мм/мин], FU [мм/об] или FZ [мм/зуб]

U

Глубина: глубина фрезерования

U

Глубина врезания: расстояние, на которое каждый раз врезается

инструмент

U

Припуск со стороны: припуск сбоку на чистовую обработку

U

Припуск на глубине: припуск по глубине на чистовую обработку

U

Название контура: список подконтуров (файлы .HC), которые

следует присоединить. Если доступна опция конвертор DXF,

можно создать контур непосредственно из формы ввода с

помощью конвертора DXF
