Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-06) Pilot
Страница 22
22
Основные
по
л
о
ж
ения

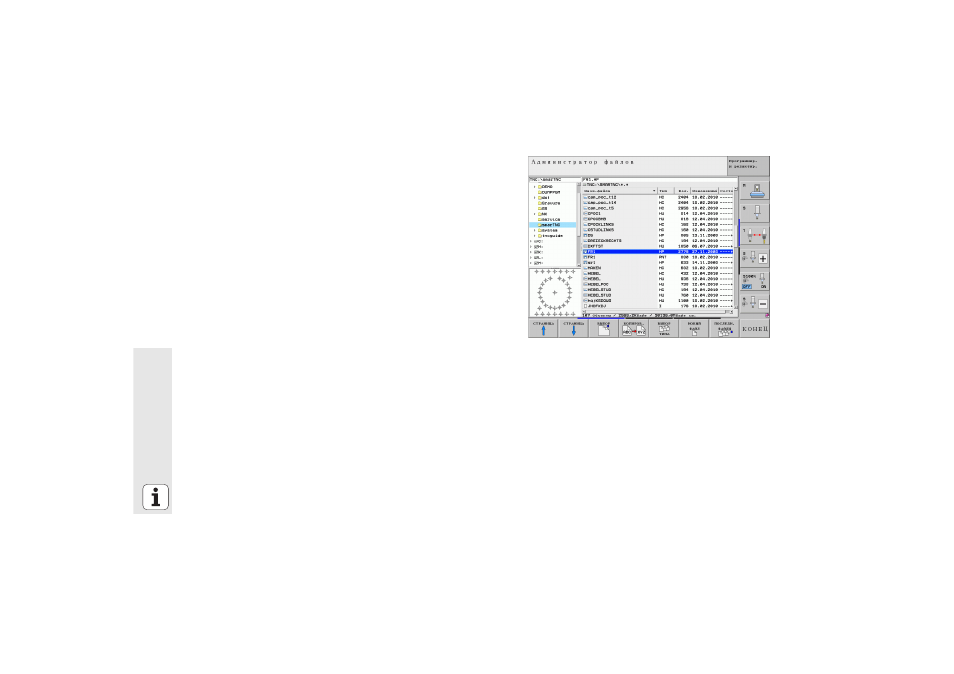

Вызовите меню управления файлами
U
Вызовите меню управления файлами: нажмите клавишу PGM
MGT: ЧПУ отобразит окно с меню управления файлами (на рис.
справа показаны основные настройки). Если ЧПУ распределила
экран по-другому, нажмите Softkey ОКНО на второй панели Softkey
В левом верхнем окне отображены имеющиеся дисководы и
каталоги. Дисководы представляют собой устройства для
сохранения или передачи данных. Дисковод – это жесткий диск ЧПУ,
т.е. объединенные в сеть каталоги или устройства USB. Для
обозначения каталога всегда используется символ папки (слева) и
название каталога (рядом справа). Поддиректории сдвинуты вправо.
Если перед символом каталога находится показывающий вправо
треугольник, то доступны и другие подкаталоги, которые можно
выделить при помощи клавиши со стрелкой вправо.
В левом нижнем окне показан предварительный просмотр
соответствующего содержания файла, если курсор находится на
файле .HP или .HC.
