Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-06) Pilot
Страница 208
208
Обрабо
тка
файл
ов
DXF
(оп
ция
программног
о

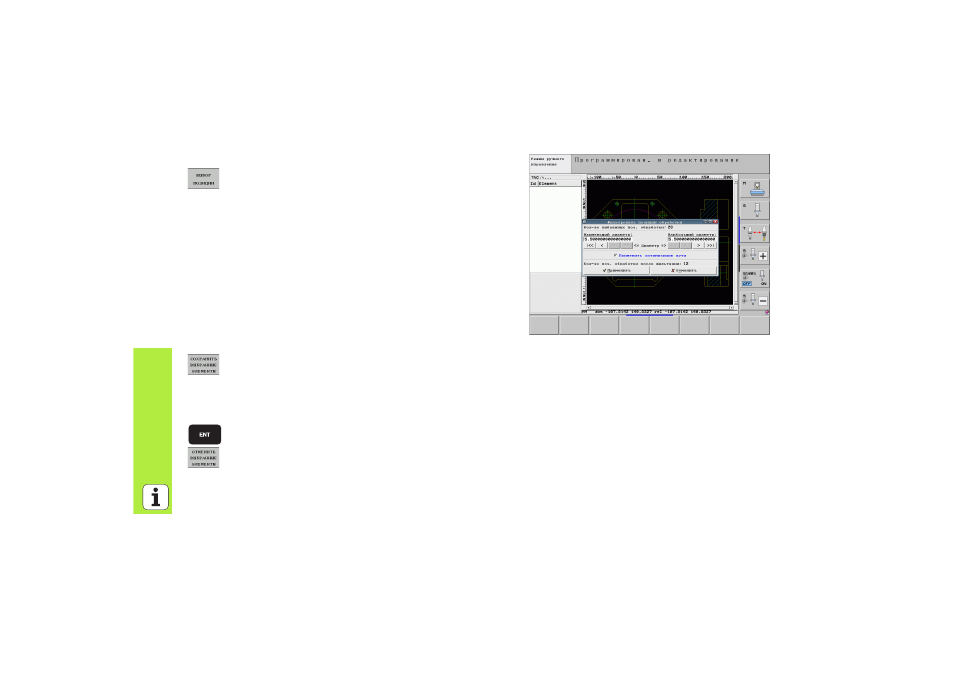

Быстрый выбор позиций сверления с указанием участка с
помощью мыши:
U
Включите режим для выбора позиций обработки: ЧПУ
выделит указанные в левом окне уровни, правое
окно станет доступным для выбора позиций
U
Левой кнопкой мыши при нажатой кнопке Shift
следует расширить границы области, в которую
система ЧПУ должна ввести все центры окружностей
в качестве позиций отверстий: система ЧПУ
активирует окно, в котором отверстия можно
отфильтровать по их размеру
U
Задайте настройки фильтра (смотри „Настройки
фильтра” на странице 211) и подтвердите кнопкой
Применить: система ЧПУ введет выбранные позиции
в левом окне (отображение символа точки)
U
При небходимости можно отменить выбор
элементов, заново выбрав участок, дополнительно
удерживая нажатой кнопку CTRL
U
Сохраните выбранные позиции обработки в файле
точек: в ЧПУ появится всплывающее окно, в котором
можно ввести произвольное название файла.
Основные настройки: название файла DXF. Если
название файла DXF содержит спецзнаки или
пробелы, ЧПУ заменяет их на знак подчеркивания
U
Подтвердите ввод: ЧПУ сохранит программу контура
в каталоге, в котором был сохранен файл DXF
U
Для выбора других позиций обработки и сохранения
этих позиций в другом файле: нажмите Softkey
ОТМЕНИТЬ ВЫБРАННЫЕ ЭЛЕМЕНТЫ и выберите
их вышеописанным способом
