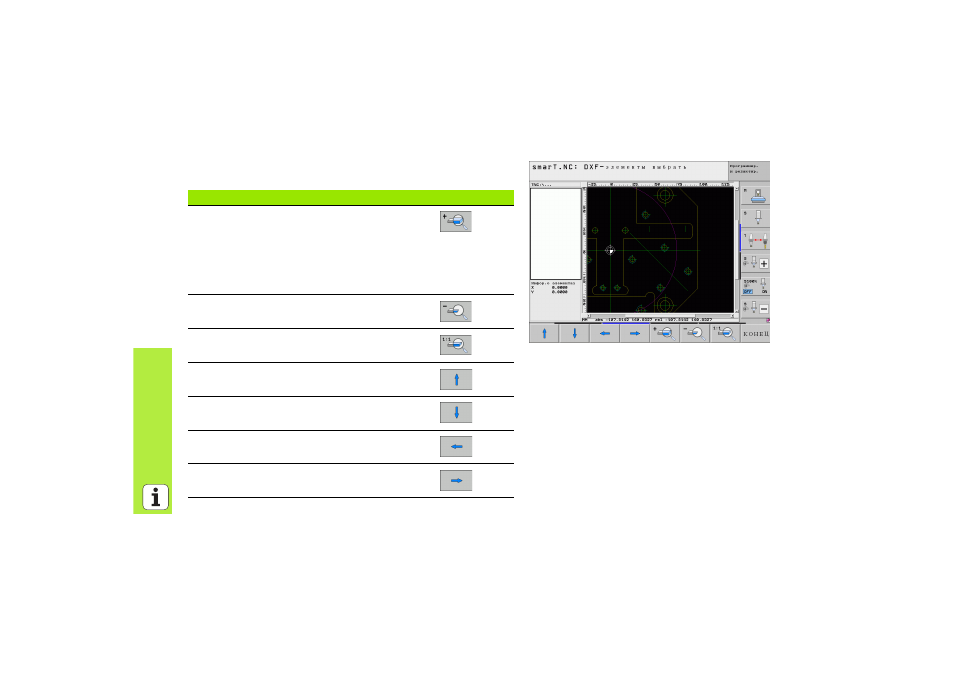

Функция изменения масштаба
Чтобы при выборе контура или позиций легко было распознать даже
мелкие детали, в ЧПУ есть мощная функция изменения масштаба:
Функция
Softkey
Увеличение заготовки. ЧПУ всегда осуществляет
увеличение так, что центр изображаемого в
данный момент фрагмента увеличивается
соответствующим образом. При необходимости
расположите чертеж в окне так, чтобы можно
было увидеть нужную деталь непосредственно
после нажатия Softkey.
Уменьшение заготовки
Показать заготовку в реальном масштабе
Переместить участок изменения масштаба вверх
Переместить участок изменения масштаба вниз
Переместить участок изменения масштаба влево
Переместить участок изменения масштаба
вправо
