Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-06) Pilot
Страница 161
161
Зад
ан
и
е
по
зици
й
обрабо
тки

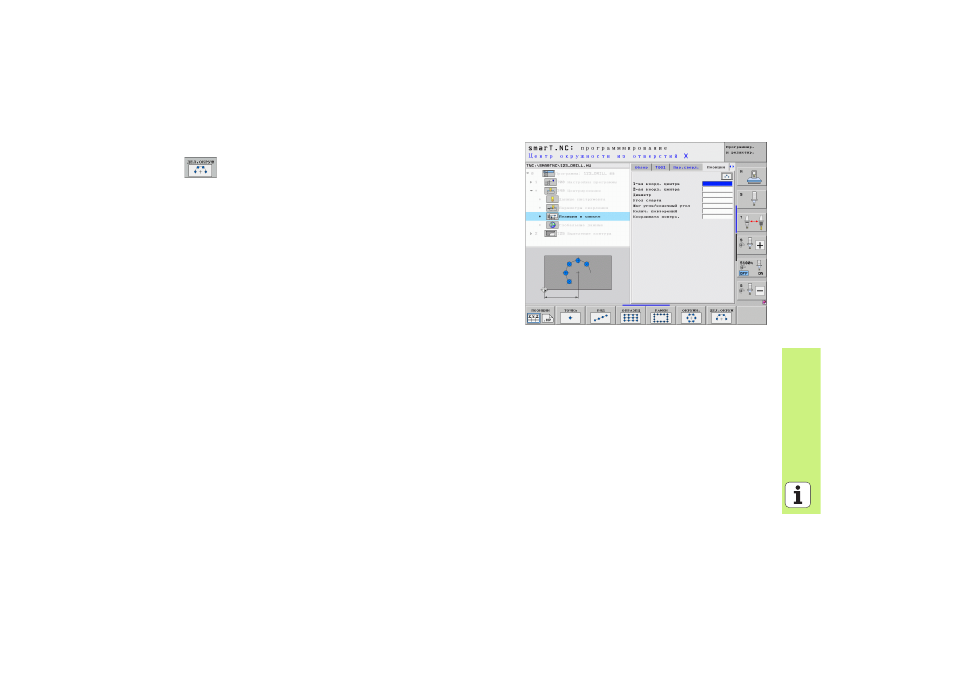

Сегмент окружности
U
Середина 1-ой оси: координата центра окружности
1
на главной оси плоскости обработки
U
Центральная точка 2-ой оси: координата центра
окружности
2
на вспомогательной оси плоскости
обработки
U
Диаметр: диаметр окружности отверстий
U
Начальный угол: полярный угол первой позиции
обработки. Опорная ось: главная ось активной
плоскости обработки (например, X для оси
инструмента Z). Значение может быть
положительным или отрицательным
U
Шаг угла/конечный угол: инкрементный полярный
угол между двумя позициями обработки. В качестве
альтернативы можно ввести абсолютный конечный
угол (переключите с помощью Softkey). Можно
ввести положительное или отрицательное значение
U
Количество обработок: общее количество позиций
обработки на окружности
U
Kоордината поверхности: координата поверхности
заготовки
