U

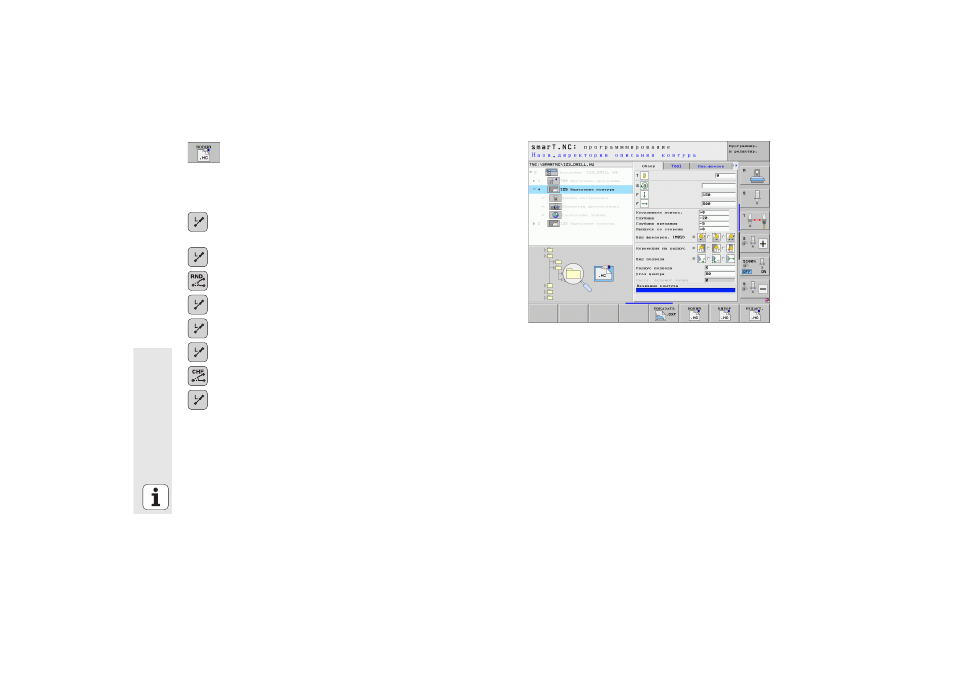

Поле ввода «Название контура» активно. Создайте
новую программу обработки контура: smarT.NC
отобразит всплывающее окно для ввода названия
контура. Введите название контура, подтвердите
кнопкой ENT. Теперь smarT.NC работает в режиме
программирования контура
U
С помощью клавиши L задайте координаты X и Y
начальной точки контура: X=10, Y=10. Сохраните,
нажав END
U
С помощью клавиши L наведите курсор на точку
2
:
X=90, сохраните, нажав END
U
С помощью клавиши RND задайте радиус скругления
8 мм, сохраните, нажав END
U
С помощью клавиши L наведите курсор на точку
3
:
Y=80, сохраните, нажав END
U
С помощью клавиши L наведите курсор на точку
4
:
X=90, Y=70, сохраните, нажав END
U
С помощью клавиши L наведите курсор на точку
5
:
X=10, сохраните, нажав END
U
С помощью клавиши CHF задайте фаску 6 мм,
сохраните, нажав END
U
С помощью клавиши L наведите курсор на конечную
точку
6
: X=10, сохраните, нажав END
U
Сохраните программу контура, нажав END: в
smarT.NC снова откроется форма для задачи
параметров обработки контура
U
Сохраните все параметры обработки контура, нажав
END. Теперь все параметры обработки контура
заданы
U
Протестируйте и отработайте созданную программу,
как было описано ранее
