Задание позиций обработки
Основные положения

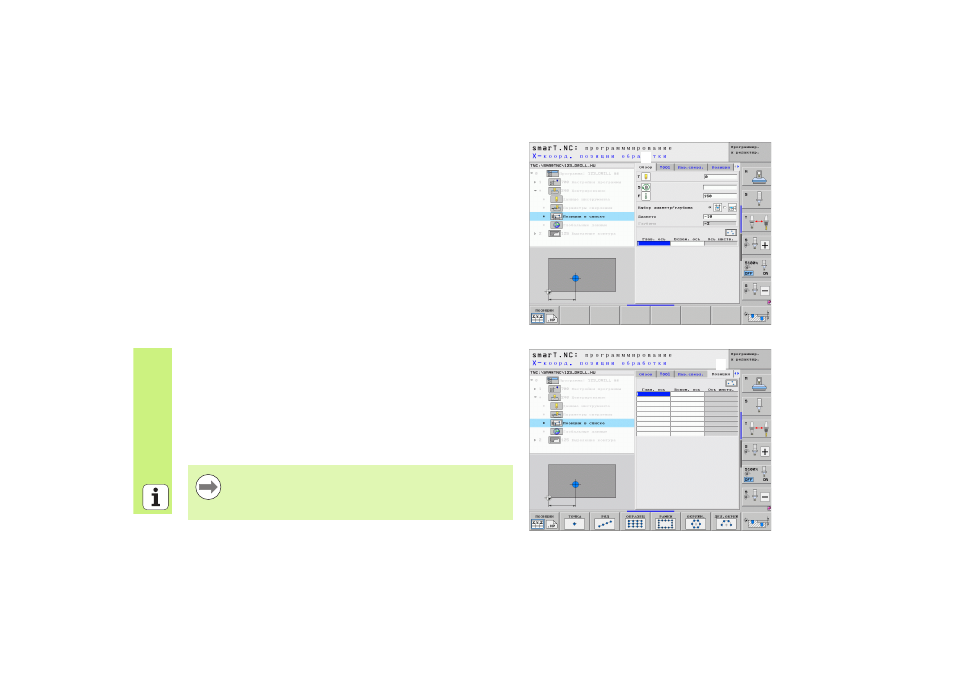

Позиции обработки можно задавать непосредственно в обзорной
форме
1
соответствующего шага обработки в прямоугольных
координатах (см. рис. справа вверху). Если нужно выполнить
обработку на более чем трех позициях или на шаблонах обработки,
то в подробной форме Позиции (
2
) можно ввести вплоть до 6
дополнительных, т.е. в целом до 9 позиций обработки, или же задать
разные шаблоны обработки.
Ввод в инкрементах допускается со 2-ой позиции обработки. Для
переключения воспользуйтесь клавишей I или Softkey, обязательно
введите 1-ую позицию обработки.
Самый простой способ задать позиции обработки – использовать
генератор образцов. После ввода необходимых параметров и
сохранения в генераторе образцов сразу появляется графическое
изображение позиций обработки.
SmarT.NC автоматически сохраняет позиции обработки, заданные
при помощи генератора образцов в таблице точек (файл .HP-),
которую можно использовать неограниченное количество раз.
Особо практично то, что можно снимать выделение и блокировать
любые графически сортируемые позиции обработки.
Если оператор уже использовал таблицы точек в предыдущих
моделях управления (файлы .PNT), их можно использовать и в
smarT.NC.
1
1
1
2
Если требуются стандартные образцы обработки,
задайте параметры в подробной форме Позиции. Если
требуются большие и нестандартные образцы
обработки, воспользуйтесь генератором образцов.
