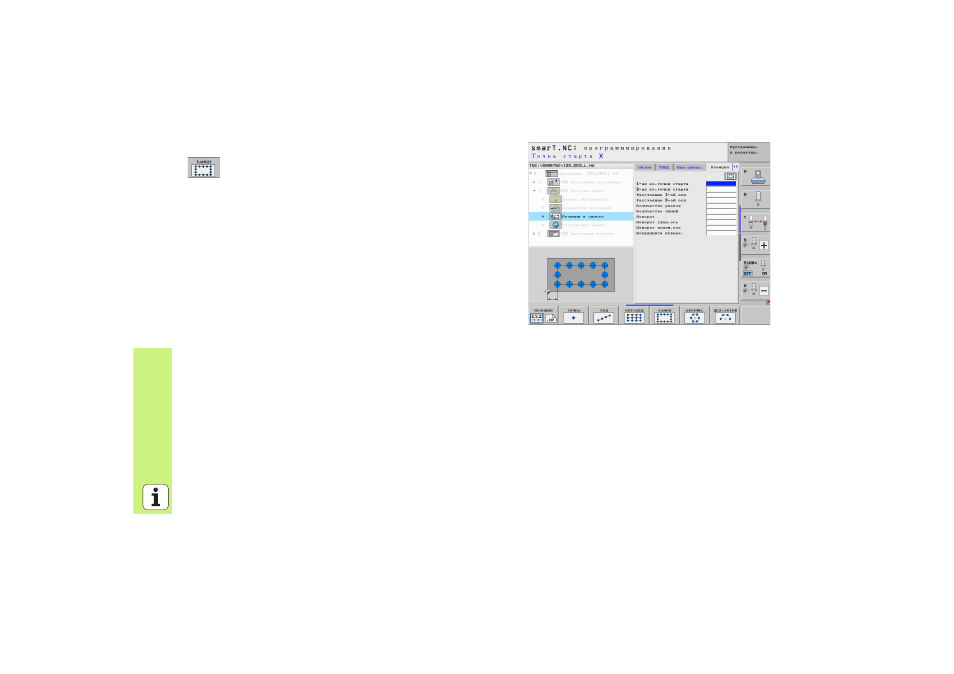

Рамки, прямые, повернутые или искаженные
U
Координата отверстия 1-ой оси: координата точки
старта рамки
1
на главной оси плоскости обработки
U
Координата отверстия 2-ой оси: координата точки
старта рамки
2
на вспомогательной оси плоскости
обработки
U
Расстояние ось 1: расстояние между точками по
главной оси плоскости обработки. Значение может
быть положительным или отрицательным
U
Расстояние ось 2: расстояние между отверстиями на
вспомогательной оси плоскости обработки.
Значение может быть положительным или
отрицательным
U
Количество строк: общее количество строк рамки
U
Количество столбцов: общее количество столбцов
рамки
U
Разворот: угол поворота, на который поворочивается
вся рамка вокруг заданной начальной точки.
Опорная ось: главная ось активной плоскости
обработки (например, X для оси инструмента Z).
Значение может быть положительным или
отрицательным
