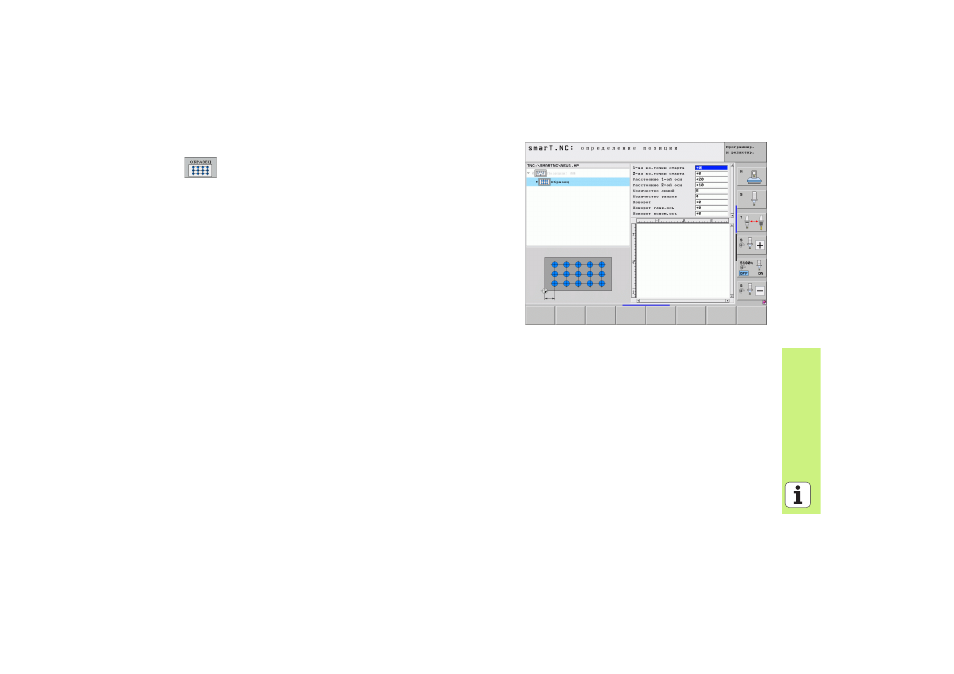

Образец, прямой, развернутый или искаженный
U
Координата отверстия 1-ой оси: координата
начальной точки образца
1
на главной оси плоскости
обработки
U
Координата отверстия 2-ой оси: координата
начальной точки образца
2
на вспомогательной оси
плоскости обработки
U
Расстояние ось 1: расстояние между точками по
главной оси плоскости обработки. Значение может
быть положительным или отрицательным
U
Расстояние ось 2: расстояние между отверстиями на
вспомогательной оси плоскости обработки.
Значение может быть положительным или
отрицательным
U
Количество строк: общее количество строк образца
U
Количество столбцов: общее количество столбцов
образца
U
Разворот: угол поворота, на который поворочивается
целый образец вокруг заданной начальной точки.
Опорная ось: главная ось активной плоскости
обработки (например, X для оси инструмента Z).
Значение может быть положительным или
отрицательным
