Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-06) Pilot
Страница 204
204
Обрабо
тка
файл
ов
DXF
(оп
ция
программног
о

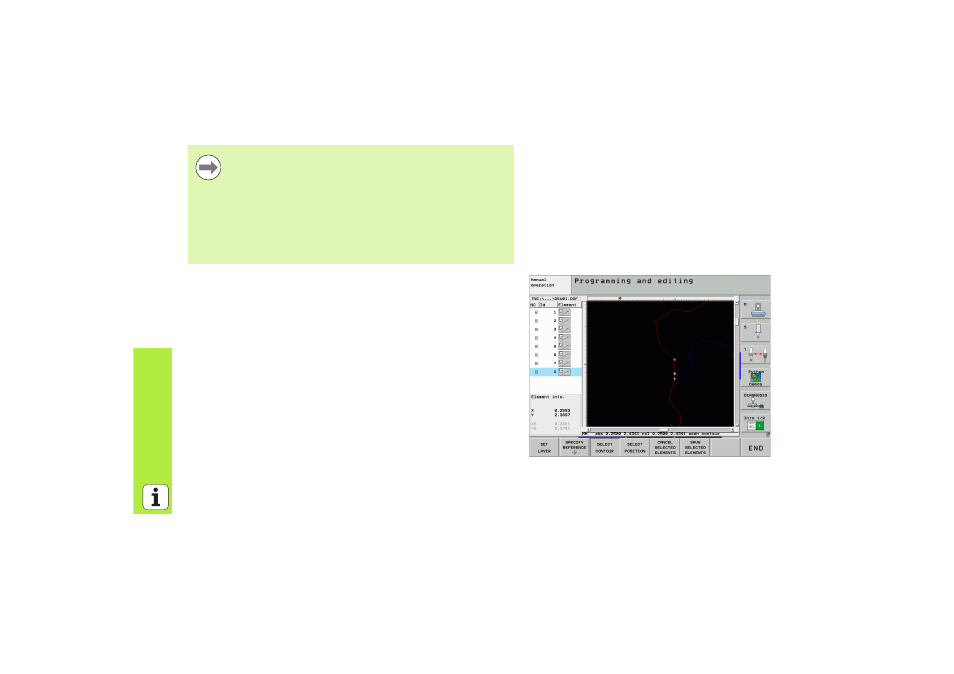

Информация об элементах
ЧПУ отображает на дисплее слева внизу разные данные элемента
контура, выбранного последним в левом или правом окне щелчком
мыши.
Прямая
Конечная точка прямой, начальная точка прямой дополнительно
обозначена серым цветом
Окружность, сегмент окружности
Центр окружности, конечная точка окружности и направление
вращения. Дополнительно обозначены серым цветом начальная
точка и радиус окружности
Если элемент контура, который нужно удлинить/
укоротить, является прямой, ЧПУ удлинит/укоротит этот
элемент контура линейно. Если элемент контура,
который нужно удлинить/укоротить, является дугой
окружности, ЧПУ удлинит/укоротит окружность этого
элемента.
Чтобы воспользоваться этими функциями, должны быть
выбраны как минимум два элемента контура, чтобы
однозначно задать направление.
