Основные настройки

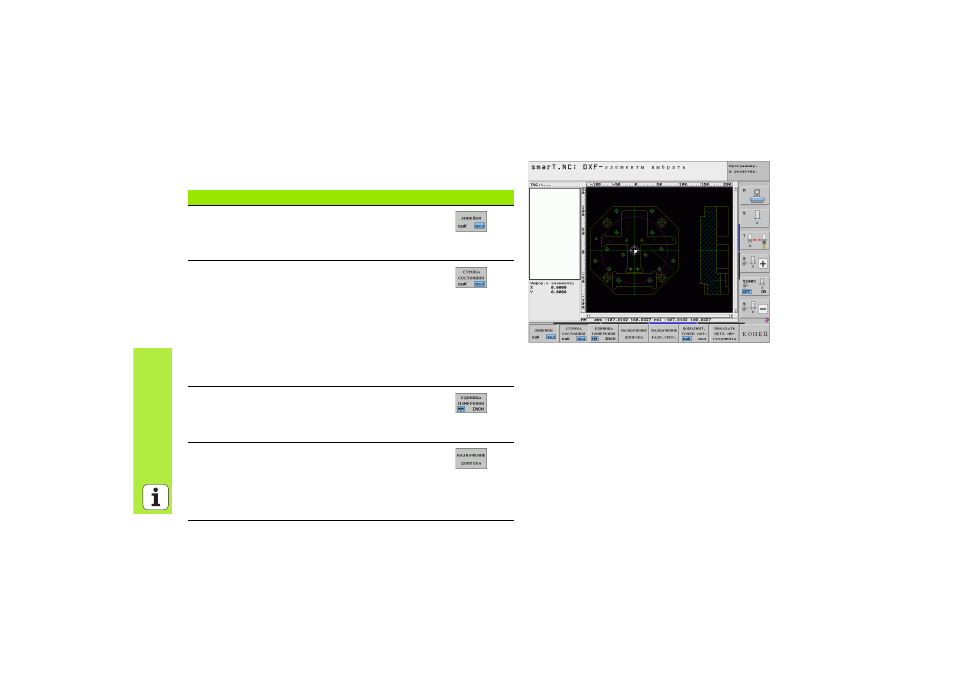

Третья панель Softkey оснащена различными возможностями
настройки:
Настройка
Softkey
Отображать/не отображать линейки: ЧПУ отобразит
линейки по левому и верхнему краю чертежа.
Показанные на линейке значения привязаны к
нулевой точке чертежа.
Отображать/не отображать строку состояния: ЧПУ
показывает строку состояния внизу чертежа. В
строке состояния доступна следующая информация:
активная единица измерения (ММ или ДЮЙМЫ)
координаты X и Y текущего месторасположения
курсора мыши
В режиме ВЫБОР КОНТУРА ЧПУ показывает,
является ли выбранный контур открытым (open
contour) или закрытым (closed contour)
Единица измерения ММ/ДЮЙМЫ: задайте единицы
измерения для файла DXF. ЧПУ использует
заданную единицу измерения также и в программе
контура
Настройте параметры допуска. Допуск определяет,
какое расстояние допустимо между соседними
элементами контура. С помощью параметров
допуска можно устранить погрешности, возникшие
при построении чертежа. Основная настройка
зависит от размера полного файла DXF
