Настройка слоя
DXF-файлы содержат как правило несколько слоев (уровней), с
помощью которых программист может создать свой чертеж.
Используя уровневую технику, программист группирует
разнообразные элементы, например, контур обрабатываемой
детали, размеры, вспомогательные линии и линии построения,
штриховки и тексты.
Для ограничения количества отображаемых данных при выборе
контура можно выделить все лишние уровни, содержащиеся в
файле DXF.
U

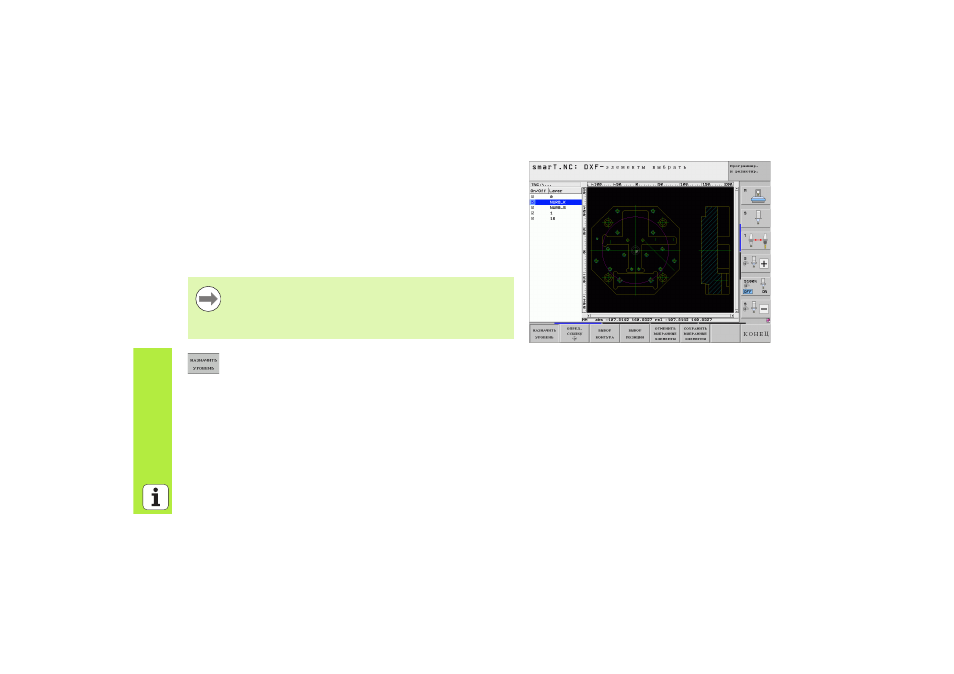

Включите режим настройки уровней, если он еще не
включен: ЧПУ отобразит в левом окне все уровни,
содержащиеся в активном файле DXF
U
Чтобы снять выделение какого-либо уровня:
выберите нужный уровень левой кнопкой мыши и
выделите его, щелкнув по контрольному квадратику
U
Чтобы выключить выделение какого-либо уровня:
выберите нужный уровень левой кнопкой мыши и
отмените его выделение, щелкнув по контрольному
квадратику
Подлежащий обработке файл DXF должен содержать как
минимум один уровень.
Можно выбрать контур и тогда, когда конструктор
сохранил контуры на разных уровнях.
