Распределение экрана при редактировании

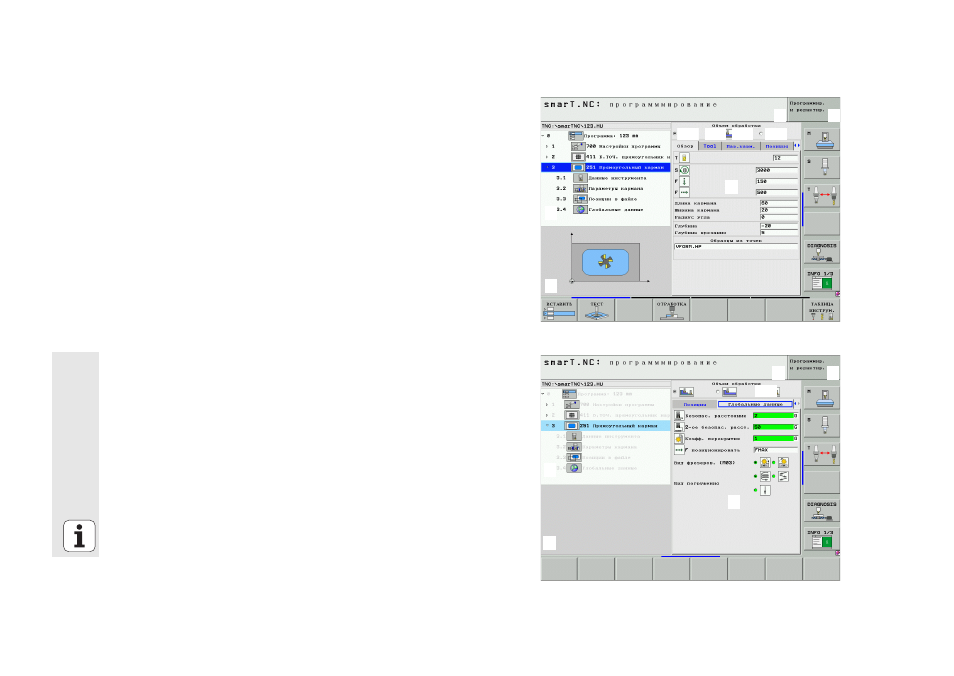

Изображение экрана дисплейа при редактировании в smarT.NC
зависит от типа файла, набранного актуально для редактирования.
Редактирование программ типа юнит
1 1 2
1 3
1 4
1 4.1 1 4.2 1 4.3 1 4.4
1 5
1 1 2
1 3
1 4
1 4.5
1 5
1 Строка заголовка: тексты режимов работы, сообщения об
ошибках
2 Активный на фоне режим работы
3 Структура дерева (Treeview), в которой дефинированные
единицы обработки изображаются в структурированном виде
4 Окно формуляра с соотвественными параметрами ввода: в
зависимости от выбранного шага обработки, могут имется до
пяти формуляров:
„ 4.1 : Обзорный формуляр
Ввод параметров в обзорном формуляре является
достаточным, для отработки соответсвенного шага обработки
при использовании основных функций. Данные обзорного
формуляра это выделение важнейших данных,
записываемых также в подробных формулярах
„ 4.2 : Подробный формуляр Инструмент
Ввод дополнительных специфических данных
„ 4.3 : подробный формуляр опциональных параметров
Ввод дополнительных, опциональных параметров обработки
„ 4.4 : Подробный формуляр Позиции
Ввод дополнительных позиций обработки
„ 4.5 : Подробный формуляр Глобальные данные
Список полезных глобальных данных
5 Окно вспомогательных изображений, в котором представляется
графически активный в формуляре параметр ввода
