181

Перер

аботка

файлов

DXF

(опция

ПО

)

Настройка уровня

DXF-файлы содержат как правило несколько слоев (урвней), с

помощью которых программист может организовать свой чертеж. С

помощью техники уровней программист группирует разнообразные

элементы, нпр. собственный контур загатовки, размеры,

вспомогательные и конструкционные линии, штриховки и тексты.

Для ограничения количества данных при выборе контура на

дисплее, можете все избыточные, содержащиея в файле DXF

уровни выделить.

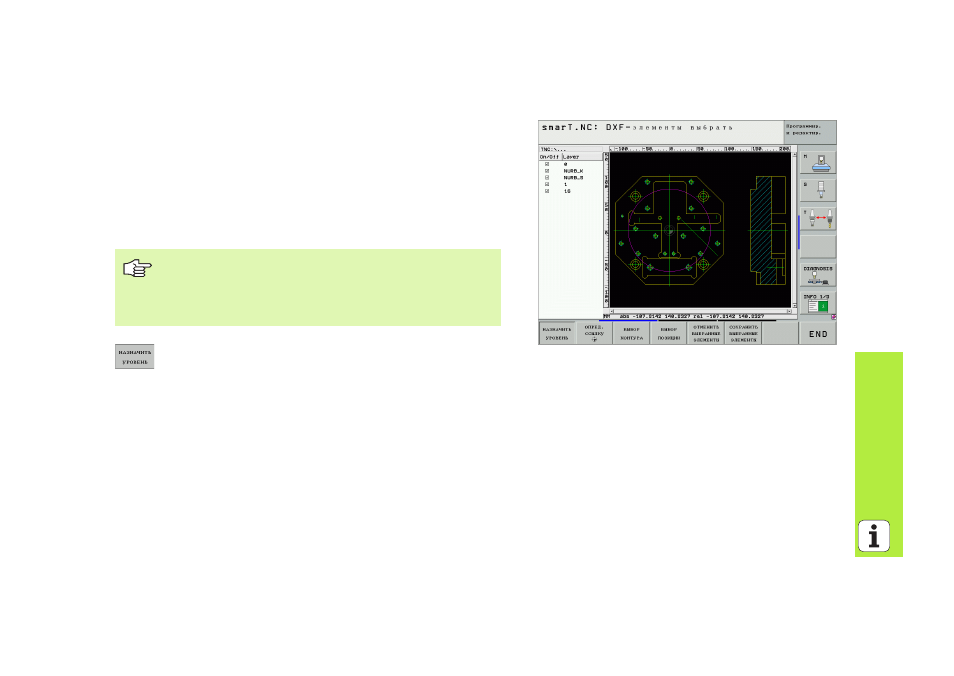

Если еще не активный, выбрать режим для настройки

слоя: УЧПУ показывает в левом окне все уровни,

содержащиеся в активном файле DXF

Для выделения уровня: нажимая левую клавишу мыши

набрать желаемый уровень и нажатием контрольного

квадратика выделить

Для индицирования уровня: нажимая левую клавишу

мыши набрать желаемый уровень и нажатием

контрольного квадратика индицировать

Редактируемый файл DXF должен содержать как

минимум один уровень.

Можете выбирать контур даже тогда, если конструктор

записал их в памяти на разных уровнях.
