Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-04) smarT.NC Pilot
Страница 109
109
Дефи
нир
о
ван
и
е
обра
ботки

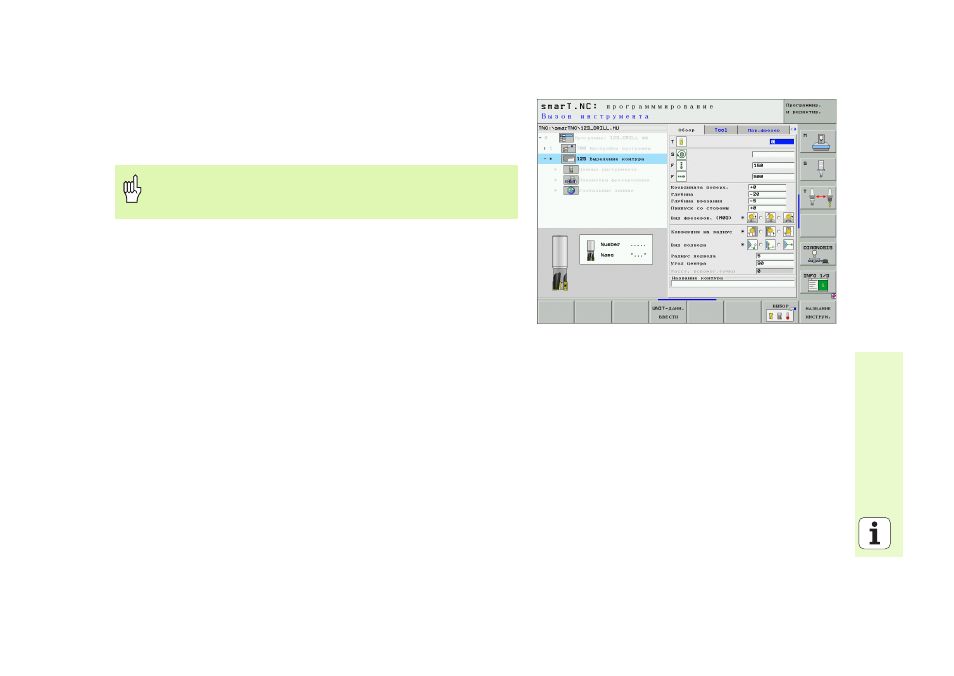

Юнит 125 траектория контура
С помощью выделения контура можно обрабатывать открытые и
закрытые контуры, определенные в программе .HC или созданные с
помощью конвертера DXF
Параметры в формуляре Обзор:
T: Номер или имя инструмента (переключается с softkey)
S: скорость вращения шпинделя [об/мин] или скорость резания [м/мин]
F: подача врезания на глубину [мм/мин], FU [мм/об] или FZ [мм/зуб]
F: подача фрезерования [мм/мин], FU [мм/об] или FZ [мм/зуб]
Kоордината поверхности: координата поверхности
обрабатываемой детали, к которой относятся записанные
значения глубины
Глубина: глубина фрезерования
Глубина врезания: размер, на который каждый раз врезается
инструмент
Припуск со стороны: припуск для чистовой обрабокти
Вид фрезерования: фрезерование попутное, встречное или
обработка маятниковым движением
Коррекция радиуса: обработка контура с коррекцией с левой
стороны, с правой стороны или без коррекции
Вид подвода: тангенциальный подвод по дуге окружности или
тангенциальный подвод по прямой или перпендикулярно к контуру
Радиус подвода (действует только, если выбран тангенциальный
подвод по дуге окружности): радиус окружности подвода
Так выбирать точку старта и конечную точку контура,
чтобы оставалось достаточно места для движений
подвода и отвода!
